Козырек над крыльцом своими руками: виды, как сделать

Зачем нужен навес над крыльцом?

Козырьки над входным пространством могут принимать различный вид и определяться разнообразными свойствами, в зависимости от выбранных материалов и вида конструкции. Об этом более подробно мы поговорим далее. А сейчас мы очертим несколько пунктов, почему важно обзавестись небольшим укрытием над крыльцом вашего частного дома:

— В первую очередь, это возможность удобного входа и выхода из жилища. Например, при выходе или входе в дом нужно время, чтобы закрыть зонтик, достать или положить ключи, закрыть или открыть дверь, а если на дворе погода не жалует, то навес совершенно точно не станет лишним;

— Помимо того, что лично вы и люди, вхожие в вашу обитель, не будут подвергаться дополнительному промоканию, качественный козырек защитит деревянную либо металлическую дверь от воздействия жидкости;

— Ну и, конечно, эстетика. Гармоничный навес завершит и подчеркнет экстерьер вашего дома и участка, особенно, если подобрать материал, перекликающийся с другими деталями оформления.

Обязательно ли делать навес над крыльцом?

Козырьком (навесом) над крыльцом называют конструкцию, состоящую из прочного каркаса, прикрепляемого к стене или опорам, и кровельного покрытия. Здание без навеса смотрится незавершенным. Но все же основное предназначение такого сооружения – защита входной двери от дождя, снега и талой воды.

Навес нужен не только для того, чтобы влага, стекающая с крыши, не попала вам за шиворот во время открывания-закрывания двери ключом. Скопление воды в этом месте чрезвычайно опасно даже во время небольших заморозков. Ведь риск поскользнутся при входе при отсутствии козырька очень велик. Является он также защитой от сосулек, появляющихся во время оттепели.

Во время дождя без него вам будет не слишком удобно открывать-закрывать входную дверь с зонтиком в руках. Плюс в сильную жару металлическая дверная ручка не будет нагреваться на солнце. Козырек также поможет защитить входную конструкцию от преждевременного выгорания и потери цвета.

Необходимость обустройства козырька над крыльцом

Начес или готовый козырек над крыльцом это достаточно эффективная конструкция повышающая эстетичность его оформления.

К таким элементам экстерьерного оформления предъявляется ряд требований, они учитываются при проектировке и изготовлении конструкций, и обусловлены необходимостью ее установки:

• под защитой навесного козырька можно стряхнуть с одежды капли дождя, очистить обувь перед входом в жилье;
• правильная проектировка и соблюдение технических требований обеспечивает продление эксплуатации конструкции;
• без козырька невозможно поддерживать эффективную систему отвода тылах или дождевых вод в разные погодные сезоны;
• навесы и козырьки выполняют эстетическую функцию, украшая входную группу за счет применения декоративных элементов.

Современный строительный рынок предлагает огромное разнообразие готовых конструкций, используемых для обустройства крыльца.

Декорировать входную группу достаточно просто за счет применения навесных сооружений изготовленных своими руками из подручных или покупных материалов высокого качества.

Основные требования, предъявляемые к навесам

Для того, чтобы козырек выполнял требуемые функции и был абсолютно безопасным, при его создании следует придерживаться нижеперечисленных правил:

• для его изготовления необходимо выбирать только прочные материалы, максимально устойчивые к ветровым, снеговым нагрузкам
• особое внимание обращайте на прочность крепления каркаса; к стене его крепят посредством 6-8 прочных металлических анкеров; при использовании тяжелых кровельных материалов или сборке изделий длиной от 2 м требуется использование опор в виде стоек; опорные столбы бетонируются на глубину 0,8-1,5 м; к дальнейшим работам разрешается приступать лишь через неделю после упрочения бетона
• скаты кровли должны располагаться под углом не менее 20°; оптимальный вариант – наклон 30-50°
• в местах пристыковки козырька к стене требуется дополнительная гидроизоляция
• во избежание образования наледи следует предусмотреть систему отвода дождевой и талой воды; использовать можно как накопительные емкости, так и ливневку или желоба
• длина навеса – шире входной двери на 60 см, то есть он должен отступать от нее с обеих сторон на 30 см
• ширина козырька – не менее 70 см
• чтобы козырек не мешал двери свободно открываться-закрываться, от ее верха необходимо сделать отступ 30 см
• при монтаже тонкой, гибкой кровли несущая обрешетка делается сплошной
• так как подобное сооружение является частью строения, оно должно полностью соответствовать его общему стилю

Предназначение

Основное функциональное назначение козырьков:

• Защищать входную дверь от осадков и палящего солнца.
• Обеспечить комфорт домовладельцу. Например, открывать замок приятней под навесом, особенно в непогоду.
• Украшать экстерьер дома.

Сфера использования

Каждый подходит к этому вопросу по-своему. Кому-то нравится навес над крыльцом из металлочерепицы, кому-то хочется ставить под него свой автомобиль, другим – уютное место, где можно пообщаться с друзьями.

• Навес для машины из металлочерепицы, таким образом, может заменить на даче гараж или позволит быстро и без особых затрат оборудовать крытую парковку, допустим, у ресторана или магазина.
• Входной навес одновременно может обеспечить фирменному зданию соответствующий имидж.
• Навес, пристроенный к входной части в дом, позволяет беспрепятственно выходить в любую погоду.
• Металлочерепичное покрытие украсит также отдельностоящую беседку.

Особенности и назначение

Козырек еще называют навесом. Эта конструкция очень важна для частного дома или дачи. Обычно ее монтируют непосредственно над входной дверью.

Чтобы установить такую конструкцию, обязательно надо собирать максимально надежный и крепкий каркас, рассчитанный на соответствующие нагрузки.

Навес закрывает собой входную площадку. Если жилище имеет такой компонент, домочадцы и гости могут не переживать за то, что во время плохой погоды им на голову будут попадать капли дождя или снег. Именно в этом кроется главная роль козырьков. Они надежно защищают ступеньки и входное дверное полотно от негативного воздействия со стороны снегов и дождей.

Козырек оказывается нужным не только на фоне неблагоприятных погодных условий. В летний и весенний сезоны эта конструкция тоже весьма полезна, поскольку защищает входную зону от воздействия прямых лучей солнца. Последние могут негативно повлиять на состояние отделочных материалов, поэтому необходимость в дополнительной защите является безусловной.

Существует очень много разных видов «входных» козырьков. Среди них есть как компактные, так и более крупные экземпляры. Максимально эффективными и безопасными являются те конструкции, которые полностью закрывают крыльцо, а не только нависают над дверным полотном.

Рассматриваемые входные конструкции могут выглядеть очень эффектно и привлекательно. Часто тщательно изготовленные козырьки становятся очень яркой деталью фасада дома/коттеджа. Эти конструкции могут акцентировать все внимание на себе, делая внешний вид строения более эстетичным, стильным, богатым.

Если постройка оснащена качественным козырьком, установленным над крыльцом, то домочадцы надежно защищаются от слишком яркого света, попадающего им в глаза. Если на дворе стоят солнечные деньки, во время раскрытия двери в жилище могут «ударить» раздражающе яркие лучи. Предупредить такие неприятные последствия можно посредством козырька. Кроме того, в условиях летней жары навесы создают на крыльце необходимую тень.

Если здание дополнено качественно смонтированным навесом над крыльцом, то входная зона не будет «пестрить» скопившимися лужами или сугробами. Ничто не будет перекрывать проход. Более того, опасные сосульки, падающие с крыши в периоды оттепели, также не будут представлять угрозы, если входную зону дополнить козырьком подходящих размеров.

Разные виды навесов над крыльцом привлекательны еще и тем, что могут быть возведены руками самих владельцев жилища. Разумеется, все монтажные работы потребуется осуществлять по определенной технологии и инструкции, чтобы не допустить никаких ошибок. Справиться с подобной задачей может практически каждый человек.

Применение сварных козырьков

Современные  козырьки для установки над входом представляют собой металлический каркас из профильной трубы, который может покрываться пластинами сотового поликарбоната, гибкой черепицей, металлом или профнастилом. В качестве декора для такой конструкции могут использоваться сложные сварные и кованые детали.

Большой популярностью в качестве покрытия пользуется поликарбонат — универсальный, прочный и прозрачный материал, который отлично пропускает свет и позволяет создать любую арочную конструкцию.

Высокая степень надежности и функциональности металлических конструкций данного вида достигается благодаря использованию в их производстве различных видов качественного металлопроката. Это позволяет изделиям выдерживать нагрузки в соответствии с требованиями, возложенными на них.

Сварные козырьки устанавливаются:

• над входом в многоквартирный дом или подъезд;
• на фасадах жилых, офисных и промышленных зданий;
• в качестве фрагмента входной группы, выполненной в едином стиле с лестничными перилами и ограждениями.

Предназначение входного навеса

Если говорить о строении в целом, навес или козырек над крыльцом состоит из каркаса и кровельного материала (облицовки). Еще могут быть опорные стойки, которые поддерживают наружный край навеса. Они — необязательный элемент. Нужны тогда, когда нет уверенности, что конструкция без дополнительных опор сможет удержать осадки.

Под осадками в основном подразумевают снег. В регионах с большим количеством снега можно либо уклон козырька сделать крутым — чтобы снег быстро сходил, либо установить дополнительные опоры. Можно сделать и то, и другое, как обычно и поступают — запас надежности/прочности успокаивает и вселяет уверенность.

Материалы каркаса и стоек

Каркас и опоры козырька над входной дверью делают из:

• металла:
  • стального уголка;
  • полос металла;
  • круглой трубы;
  • профилированной трубы;
• древесины — деревянного бруса.

Металлический прокат разного типа и древесина — вот два материала, которые используют при строительстве козырька над крыльцом

Самый популярный в последнее время материал для изготовления каркаса навеса над крыльцом — профилированная труба. При равных размерах и толщине стенок с круглой трубой (если сравнивать диагональ и диаметр), профиль имеет большую жесткость. При этом он есть самых разных сечений — квадрат и прямоугольник с разными сторонами, его можно гнуть в дуги, он проще в сварке и креплении к стенам, отлично сочетается с элементами традиционной или холодной ковки, по долговечности такой же, как и другие стальные изделия. В общем, именно профилированная труба сегодня в фаворе.

Из чего делают облицовку навеса над крыльцом

Если говорить о материалах для облицовки козырька над крыльцом — тут выбор очень широк. Очень часто навес над входом в дом делают из того же материала, что и кровля. И это правильно, так как в таком случае получается гармоничное оформление дома. При таком решении применяется любой кровельный материал:

• шифер;
• металлочерепица;
  Одинаковым материалом крыт навес над крыльцом и крыша — черепица
  Совпадать должен еще и стиль
  Мягкая черепица на крыльце и кровле
  Металлочерепица на крыше и козырьке

• мягкая битумная черепица;
• натуральная черепица;

Второй вариант — использовать материал, который применяется в ограде. В этом случае и стиль оформления, и элементы декора должны быть узнаваемыми. Это создаст единый ансамбль с участком. Тут материалы могут быть такими:

• шифер (обычно плоский, но не факт);
• профнастил;
• поликарбонат;
• деревянная доска.

И третий вариант оформления козырька над крыльцом — поставить «нейтральный» по стилю и материалу навес. Сюда можно отнести:

• деревянный навес;
• поликарбонат (необязательно поликарбонат сотовый, есть и листовой);
  Поликарбонат сочетается с деревом

  Длинный козырек не только над крыльцом, но и над входной дорожки
  Длинный козырек не только над крыльцом, но и над входной дорожкой
• листовой пластик;
• стекло.

Реже всего применяют стекло. Использовать надо усиленные виды типа триплекса, а они мало того, что дороги, так еще и весят солидно, так что точно требуются дополнительные подвесы или мощные опорные колонны. А если учесть, что листовой поликарбонат или пластик по внешнему виду мало чем отличается от стекла, становится понятным почему стекло непопулярно.

Формы навесов

Форм козырьков над входной дверью более десятка. Самый простой в изготовлении — односкатный навес. Требует минимум усилий и материалов, а выглядеть может очень неплохо. Минус его в том, что при сходе снега сугроб окажется у вас перед дверью и его срочно надо будет ликвидировать. Такой же «болезнью» страдают другие модели с наклоненными вперед скатами. Это отличные варианты для регионов с малоснежными зимами, но с жарким солнцем — не совсем для наших широт. Хотя, если вас не пугает необходимость срочной уборки снега, можно сделать любой из вариантов.

Формы и названия козырьков над крыльцом

Чуть сложнее сделать двускатный козырек (это который домиком) и простую арку. Они хороши тем, что сошедший снег оказывается по бокам от входа и, даже при большом его количестве, нет необходимости срочно его убирать. Так что для регионов с большим количеством снега, это лучшие модели

Двускатные, трехскатные

Двускатные навесы над крыльцом соответствуют деревенскому и классическому стилям. Эффектно смотрятся такие конструкции, когда они выполнены полностью из древесины или перекрыты черепицей. Такие козырьки получаются достаточно тяжелыми, поэтому под них обустраиваются опорные столбы.

Трехскатный козырек – это более сложная конструкция двускатной кровли. Она выглядит более привлекательно, но сделать ее своими руками уже намного сложнее.

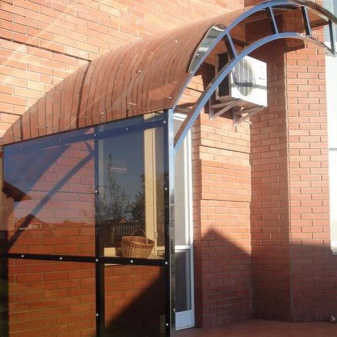

Полукруглые

Полукруглые навесы для крыльца ранее вырезали из металлических листов. Сегодня чаще используют прозрачный сотовый поликарбонат. Этот стройматериал достаточно легкий, хорошо гнется, поэтому с ним легко работать. При этом конструкции с использованием поликарбоната выглядят презентабельно.

Для дизайнеров этот стройматериал, который производители изготавливают разных цветов, настоящая находка для воплощения своих идей. Полукруглым можно сделать не только маленький козырек возле входной двери в дом, но и перекрытие для всего фасада здания.

Фигурные

Для изготовления навеса сложной фигурной формы необходимо иметь большой опыт в строительной сфере, поэтому сложно сделать своими руками. Такие конструкции не только привлекают внимание всех окружающих, но и у многих ценителей искусства вызывают восхищение.

Для сооружения навесов фигурной формы мастера используют кровельные материалы, которые легче поддаются обработке. Такими являются монолитный (сотовый) поликарбонат и мягкая черепица. Фигурная кровля может быть разного исполнения: вогнутая, многоугольная, в виде купола и прочей формы.

Нормативные требования

Навес над крыльцом – это не просто часть крыши, это архитектурная составляющая, который отвечает за ряд важных условий комфортного и безопасного проживания в доме.

• Способствует обеспечению наибольшего комфорта при входе в жилые помещения, позволяя еще на крыльце стряхнуть капли дождя с одежды и зонта или очистить обувь от снега.
• Обеспечивает максимальную надежность – правильно сооруженный козырек выдерживает не только вес падающих осадков, но и всевозможных вьюнов, к примеру, дикого винограда, которым часто оформляют главный вход в дом.
• Формирует эффективное водоотведение. Это очень важно для сохранения целостности всего фасада здания, именно поэтому современные навесы над крыльцом включают особые инженерные коммуникации – вода, стекая по козырьку, заливается в накопительную емкость и через оборудованную систему оттока жидкости выводится за пределы жилого строения.
• Выполняет декоративную функцию. Стильный навес необычной формы может стать главным акцентом, подчеркивающим уникальную архитектуру постройки, яркой ноткой, придающей всему дизайну законченность и концептуальность.

Чтобы навес над дверью верой и правдой служил долгие годы и не понадобился ремонт спустя пару лет, он должен отвечать базовым технологическим требованиям:

• козырек должен выдерживать большую нагрузку и давление – при расчетах следует принимать во внимание вес снежной массы, которая попадает на козырек с кровли, а также габариты зеленых насаждений, которые нередко обвивают конструкцию;
• оптимально, если сооружение эффективно защищает не только само крыльцо, но и парадную дверь в здании;

• обязательным условием эффективности конструкции является оборудование система слива воды, как правило, она выполняется в виде накопительного резервуара, ливнесборной канализации либо водосточного желоба;
• дизайн козырька должен гармонировать с общим архитектурным обликом здания, учитывать особенности его стиля и цветового решения.

Более точные требования к навесам установлены действующими ГОСТами и СНиПами, а именно:

• козырьки и навесы в обязательном порядке должны устанавливаться над каждым входом, главным или запасным, а также на дверях бани и хозпостроек;
• навесы должны изготавливаться только из материалов, устойчивых к горению;
• в качестве отделочных материалов рекомендуется использовать те, что одобрены санитарными органами;
• козырьки должны выдерживать нагрузку как минимум 200 кг / м2.

Какими могут быть навесы

Форма козырька над ступеньками может быть, абсолютно разнообразной, при этом навес должен выполнять свои функции по защите крыльца от атмосферных осадков. Самый простой вариант – это монтаж односкатного навеса, что многие и делают. При этом следует отметить его недостатки, которых не так и мало. Во-первых, это не очень красивая конструкция, а во-вторых, все осадки оказываются перед ступеньками, что не очень комфортно, несмотря на то что конструкция достаточно простая и требует минимум затрат, как на изготовление, так и на установку. Подобная конструкция больше подходит для регионов, где не так уж и много осадков. А с другой стороны, козырек отводит не так уж и много осадков, поскольку его площадь достаточно маленькая, по сравнению с площадью всей крыши дома, так что это достаточно приемлемый вариант.

Двухскатные козырьки несколько сложнее конструкционно, поскольку выполняются в виде «домика» или в виде арки. Достоинства таких козырьков очевидные, поскольку атмосферные осадки отводятся по сторонам крыльца, что не мешает главному проходу. Это прекрасный вариант для регионов с большим количеством осадков.

Архитектурные особенности козырьков

Каждый мастер вносит свои изменения в конструкцию каркасов, подбирает материалы, использует те или иные технологии. Но есть несколько общих свойств, эти знания окажут помощь неопытным строителям с выбором конкретного вида.

Таблица. Виды козырьков для крыльца

В зависимости от способа крепления к фасадным стенам козырьки могут быть подвесными, консольно-опорными, консольно-балочными. На выбор крепления главное влияние оказывает вес и размер конструкции.

Типы козырьков и навесов

Главное предназначение навеса — защищать крыльцо здания и входные двери от прямых солнечных лучей, дождя и снега. Козырьки могут отличаться размерами, формой, дизайном, способом установки. Их изготавливают из разных строительных материалов.

Чаще всего над входом частных домов вещают козырьки небольших размеров, которых достаточно для защиты крыльца и входа. Но, некоторые владельцы загородных коттеджей обустраивают широкие навесы, а бока зашивают от ветра. Такие конструкции в летний период используются для отдыха, как террасы.

По типу монтажа навесы подразделяются на опорные и навесные изделия. Первые являются массивными конструкциями, которые требуют надежного крепления. Их устанавливают на деревянные или металлические опоры, а боковую часть крепят к стене здания.

Навесные козырьки – это небольшие легкие конструкции, которые закрепляются только над входной дверью. Чаще всего они выполняют только декоративные функции, так как не способны защитить от сильного дождя или снегопада.

Сделать навесы над входной дверью частного дома своими руками помогут фото готовых конструкций. Так намного проще определиться с формой и дизайном козырька для своего жилого дома.

Разновидности

Чаще всего владельцы частных домов делают козырьки под заказ. Если у вас тоже нет времени для изготовления этой конструкции, то вы можете поступить так же. Но при необходимости сэкономить семейный бюджет, сделать козырек можно и своими руками. Как бы там ни было, чтобы козырек у вас был качественным и соответствующим вашим запросам, предлагаем вам ознакомиться с разновидностями козырьков и их особенностями.

Разнообразие козырьков

Сейчас можно украсить крыльцо совершенно по-разному. Так, к примеру, есть возможность создать открытый козырек. Это наиболее простая альтернатива, которая представляет собой конструкцию, примыкающую к стене.

Если хочется привнести оригинальности во внешний вид дома, то можно установить арочный вариант из металлочерепицы над крыльцом. Но такая конструкция, которая представлена на фото ниже, сложна по обустройству, поэтому обойдется несколько дороже базовых вариантов. Она отличается возможностью естественным образом отводить осадки, которые скапливаются сверху. Если хочется установить арочный козырек, но бюджет недостаточен, то можно выполнить полуарочный, так называемую маркизу, на которую материалов уйдет меньше.

Помимо перечисленных, также есть некоторые другие виды конструкций:

• Купольные. Она обладает уникальным внешним видом, который может стать отличительной чертой дома. Помимо этого, данный тип металлического оформления может закрывать собой обширную площадь при небольшом размере. В результате можно значительно сэкономить на материале, оформив крыльцо таким вариантом.
  Важно! Благодаря обтекаемой форме, купольный вариант противостоит даже сильным ветрам.


Козырьки из металлочерепицы получили большое распространение среди жителей нашей страны благодаря высоким качественным характеристикам. Они не требуют особого ухода, но служат длительное время. Причем на всем протяжении эксплуатации сохраняют потрясающий внешний вид. Если хочется создать место около входа, где можно скрыться от палящих лучей и осадков, то козырек из металлочерепицы станет отличным вариантом.

Важно! Лучше всего он будет смотреться в гармонии с идентичной по оформлению крышей, как выполнено на фото.

Виды конструкций для декорирования входной группы

Навесные сооружения, используемые для декорирования крыльца могут иметь разную форму и отличаются сложностью конструкции. Для собственноручного изготовления можно подбирать различные проектные решения и используя определенные технологические процессы реализовать подобранную идею:

• плоские навесные конструкции;
• купольные навесы для крыльца;
• арочные или полуарочные модели;
• двускатные и многоскатные варианты;
• вогнутые козырьки или маркизы.

Наиболее распространенные прямые козырьки отличаются достаточно простой и удобной конструкцией их легко установить самостоятельно.

Для повышения привлекательности и поддержания экстерьерной концепции оформления дома можно использовать более сложные элементы оформления входной группы

По использованным материалам

Каркас навесной конструкции крыльца чаще всего изготовляется из металла и дерева. Дерево – более дешевый материал, проще в обработке, но прослужит недолго. Металлические изделия имеют длительный эксплуатационный срок, но чтобы сделать такой навес над крыльцом своими руками потребуются определенные навыки и специальные инструменты.

Так для изготовления козырьков часто используется металлопрокат. Детали основы либо собираются при помощи сварки, либо крепятся на болты. Чтобы металлический каркас прослужил дольше, перед установкой его следует хорошо зашкурить, загрунтовать, а затем уже красить.

Внимание: металлическое основание для козырька довольно тяжелое, это следует учитывать при составлении проекта навеса.

Более легкими являются алюминиевые трубки и уголки. Материал хорошо гнется, легко поддается порезке, не требует дополнительной обработки.

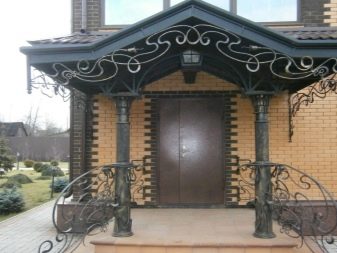

Роскошно смотрятся козырьки на кованом каркасе. Они поражают разнообразием форм и конфигураций – резные листья, вьющиеся стебли, диковинные цветы… Навес над крыльцом кованный — настоящее произведение искусства. Это одновременно красивый и надежный материал, который придаст стиля и оригинальности любому козырьку.

Учтите: кованые изделия – сложная ручная работа, поэтому стоят они недешево.

Особняк из бревен или обшитый досками гармонично дополнит козырек над крыльцом из дерева. Это экологичный материал, который подчеркнет индивидуальность постройки.

На заметку: не стоит бояться того, что каркас из дерева прослужит недолго – существуют специальные защитные средства, пропитки, которые защищают древесину от гниения.

Материалы

Пожалуй, нет практически никаких ограничений по материалам, из которых может изготавливаться козырек. Для стильного навеса может использоваться металл, пластик, черепица и многие другие современные материалы. Остановимся поподробнее на каждом из них.

Из поликарбоната

Козырьки из поликарбоната сегодня пользуются большим спросом среди потребителей. Это и не удивительно, ведь этот материал обладает рядом преимуществ:

• Долговечный.
• Прочный.
• Практичный.
• Продается в широкой цветовой гамме.

Хотя есть материалы для покрытия козырька и подешевле, но эксплуатационные характеристики поликарбоната полностью оправдывают его стоимость. Ниже будет приведена инструкция по изготовлению арочного козырька из этого материала.

Чертеж изделия

Без этого этапа работы вряд ли можно обойтись. Даже при наличии определенного опыта заранее составленная схема с указанием размеров изделия позволит избежать досадных ошибок. Эскизы козырька можно разработать самостоятельно или использовать уже готовые, которых в сети предостаточно.

После выбора формы изделия необходимо вооружиться рулеткой и измерить ширину входной двери. Теперь необходимо прибавить к этому размеру 60 см – вы получите ширину будущего козырька. Высота выбирается произвольной – ориентироваться следует в основном на архитектурные особенности самого здания. Не забудьте лишь, что обеспечения нормального стока воды и схода снега навес делается с уклоном не менее 20°.

При проектировании козырька над крыльцом из поликарбоната учитывать стоит и стандартную ширину листов поликарбоната. Она равна 210 см. Ширина таких листов может составлять 300, 600 или даже 120 см.

Просчитать необходимо не только длину, ширину изделия, размеры подкосов, но и количество перемычек. Чтобы козырек прилегал к каркасу плотно, между ними необходимо оставить расстояние 30 см.

Сборка каркаса

Металлический каркас собирают посредством сварки или крепежей. Металл предварительно очищают от ржавчины и загрязнений. После окончания сборки его грунтуют и окрашивают.

При изготовлении каркаса для двускатного козырька над крыльцом дома детали, расположенные под прямым углом, перед свариванием закрепляют в струбцине или тисках. Делать шов за один проход не стоит. Лучше сделать несколько точечных прихваток, проверить правильность расположения деталей, при необходимости их выровнять, и только затем закончить сварку.

Для увеличения жесткости конструкции приварить необходимо несколько поперечных планок. Их количество зависит от размера козырька. Последними крепятся поперечины под обрешетку.

При изготовлении козырька арочной или другой сложной формы металлические трубы гнут трубогибом. Согнуть металл также можно, сделав через каждые 30-40 см надрезы по всей длине трубы. После того, как она будет изогнута, такие прорези вновь соединяют сваркой. В дальнейшем их зачищают от окалины болгаркой, грунтуют и красят. Для козырьков больших размеров используют упоры и соединительные балки. Количество ребер жесткости напрямую зависит от размеров козырька.

Для крепления небольшого навеса к стене достаточно 4 анкеров. Для этого по углам металлического каркаса заранее высверливают отверстия, диаметр которых равен диаметру анкеров, а на стене делают соответствующую разметку.

Для навесов больших размеров готовятся стойки, которые привариваются к каркасу. Их углубляют в землю на 0,5 м и заливают бетонным раствором. Часть труб, уходящих в грунт, для защиты от ржавчины покрывают мастикой из битума.

Весьма привлекательно смотрится изделия сложной формы в сочетании с кованым металлом. В изготовлении они достаточно сложны. Такой козырек над крыльцом из поликарбоната лучше купить уже готовым. Прикрепить его к стене можно самостоятельно.

Для освещения входа в здание можно использовать точечные светильники, вмонтированные в обшивку конструкции.

Плюсы поликарбоната

Сам по себе поликарбонат придает много преимуществ любому навесу:

• особую прочность и устойчивость к перепадам температуры, морозу, ветру, осадкам;
• надежную гидроизоляцию;
• прозрачность и необычную освещенность за счет выбора пластика разного цвета;
• возможность создания разных очертаний крыши – от прямоугольной до изогнутой и волнообразной;
• практичность в установке и последующей эксплуатации.

Из металла

Для работы с металлом нужен сварочный аппарат и некоторые навыки в работе с ним. Хотя металл дешевле поликарбоната, но работать с ним на порядок сложнее. Обойти сварочные работы можно, используя механические стандартные соединения металлических элементов при помощи болтов и гаек.

Среди преимуществ металла стоит отметить:

• Надежность.
• Доступность по цене.
• Долговечность (при условии, что он будет своевременно обрабатываться антикоррозийными средствами).

Именно из-за необходимости в регулярном уходе за металлом, многие потребители отказываются от изготовления козырьков из него.

Чтобы установить поликарбонатный козырек вам все равно придется сделать под него металлическое основание. В этом случае преимуществ у поликарбоната все-таки больше, так как каркас под него занимает до 30% от всей конструкции, ввиду легкости кровельного материала. А если покрыть конструкцию козырьком из металла, то ухаживать придется и за каркасом, и за крышей.

В чем заключаются преимущества данных сооружений?

Металлический навес над крыльцом частного дома и любым фасадом служит украшением экстерьера здания, при этом выполняет свою основную функцию – обеспечивает надежную защиту входной двери и ступенек от воздействия осадков. Металл – один из самых долговечных и прочных материалов. Правильно изготовленный и установленный металлический козырек не доставит домовладельцам или арендаторам здания лишних хлопот. Чтобы навесы над крыльцом из металла долго имели привлекательный внешний вид, служили защитой от снега и прочих осадков, наши специалисты обрабатывают всю конструкцию специальными антикоррозийными составами.

Составные компоненты

Все элементы навеса над крыльцом можно разделить на три группы:

• опоры;
• основной каркас;
• кровля.

В отношении навеса для крыльца минимальное количество опор, которые потребуются для его удержания составляют две штуки. Чаще всего одна часть конструкции закрепляется к стене, а ее противоположная сторона опирается на две стойки на крыльце. Они могут быть приварены в процессе изготовления или по ходу сборки. Каркас кованного изделия для крыльца представлен в виде определенной геометрической фигуры. Обычно это прямоугольник, на который монтируется кровельный настил.

Обратите внимание! Кованные навесы никогда не собираются модульным способом, т. к. от этого могла бы пострадать их прочность и потребовались бы дополнительные перемычки, которые обязательно повлияют на внешний вид.

Финишный настил

Для кованных навесов подойдет не каждый кровельный настил. Ковка задает настроение солидности, поэтому обычный шифер или ондулин не стоит использовать для накрытия. Одним из хороших вариантов будет сотовый поликарбонат. Особенно если речь идет об арочных и купольных вариантах. Ему можно без особых сложностей придать требуемую форму. При этом стоит обратить внимание, чтобы толщина листа была не меньше 8 мм. При значительных ветровых нагрузках лучше увеличить ее до 10 мм. Приобретать поликарбонат стоит только у проверенных производителей. Только они могут дать гарантию на то, что нанесен специальный слой, который обеспечит защиту от ультрафиолета. Плюсом поликарбоната является определенная пропускная способность, которая будет зависеть от выбранного оттенка. Это означает, что под навесом не будет слишком темно.

Для кованных навесов может использоваться профнастил. При правильном расположении волн ему легко придать полукруглую форму, что требуется для арочных изделий. Профнастил имеет большую устойчивость к механическим воздействиям, чем поликарбонат. Более того, он не пострадает от града. На выбор есть широкий ассортимент цветовых решений. Наилучшим вариантом будет профнастил, в основе которого лежат алюминиевые листы. Они устойчивы к коррозии и имеют продолжительный срок службы. Не стоит забывать и о мягких настилах, таких как особый вид черепицы. Она прекрасно сочетается с ковкой. Но для нее придется позаботиться о качественной обрешетке, которая придаст требуемую жесткость.

Калькулятор навеса из металла. Как рассчитать металлическую ферму для навеса из профильной трубы

Возводимые сооружения должны быть достаточно жесткими и прочными, чтобы противостоять различным нагрузкам, поэтому перед их монтажом необходимо выполнить расчет фермы из профильной трубы для навеса и составить чертеж.

При расчете, как правило, прибегают к помощи специализированных программ с учетом требований СниП («Нагрузки, воздействия», «Стальные конструкции»). Можно рассчитать металлическую ферму онлайн, пользуясь калькулятором расчета навеса из металлопрофиля. При наличии соответствующих инженерных знаний расчет можно провести и собственноручно.

Если известны главные параметры конструкции, можно поискать подходящий готовый проект, среди выложенных в интернете.

Проектные работы выполняют на основе следующих исходных:

• Чертеж. От типа крыши: одно- или двускатная, шатровая или арочная, зависит, конфигурация поясов каркаса. Самым простым решением можно считать односкатную ферму из трубы профильной.
• Размеры конструкции. Чем с большим шагом будут установлены фермы, тем нагрузка, которой они смогут противостоять, будет больше. Важен также угол наклона: чем он больше, тем легче будет сходить снег с кровли. Для расчета понадобятся данные об экстремальных точках ската и их удаленности друг от друга.
• Размеры элементов кровельного материала. Они играют решающую роль в определении шага ферм для навеса, скажем, из поликарбоната . Кстати, это самое популярное покрытие для сооружений, устраиваемых на собственных участках. Панели сотового поликарбоната с легкостью сгибаются, поэтому они подходят для устройства криволинейных покрытий, к примеру, арочных. Все что при этом важно, так это только то, как правильно рассчитать навес из поликарбоната.

Расчет металлической фермы из профильной трубы для навеса выполняют в определенной последовательности:

• определяют величину пролета, соответствующую техзаданию;
• чтобы вычислить высоту конструкции, по представленному чертежу подставляют размеры пролета;
• производят задание уклона. Соответственно оптимальной форме кровли сооружения определяют контуры поясов

Ошибки строительства, которые следует учитывать при расчете

Строительство навесов зачастую выполняют с ошибками. Они затрагивают не только выбор типа конструкции, но и проведенный вследствие этого расчет металлического навеса.

Распространенная ошибка – выбор наклонного навеса. Зачастую делают сооружение на двух столбах и наклонненное в наветренную сторону. Это далеко не самый лучший вариант для постоянного пользования (к примеру, для стоянки автомобиля). Опасность поджидает в том случае, если ветер изменит направление. Навес в таком случае можно сравнить с крылом самолета. Между ним и землей образуется подъемная сила, которая с легкостью может снести навес. Даже если будет четыре столба, это не всегда спасет.

Наклонные навесы подходят для ситуаций, когда конструкция пристраивается к зданию. Свободно стоящие наклонные навесы необходимо делать с закруглениями. Причем выпуклую часть ориентируют «навстречу» ветру.

Из пластика

Пластиковые плиты, пригодные для устройства козырька дороже, чем ПВХ, используемый для внутренних работ. Поэтому и стоимость ПВХ кровли не так мала, как хотелось бы. Внешне такие плиты напоминают поликарбонат.

Пластик можно установить на каркас любой формы. Вы можете купить белые плиты и наклеить на них пленку желаемого цвета или приобрести их уже оклеенными.

Преимущества материала:

• Легкий вес.
• Долговечность.
• Надежность.
• Простота монтажа.

Шифер

Крыша из цветного шифера

1. Недорогой асбестоцементный шифер, не боящийся влаги, гниения и коррозии, является превосходным кровельным материалом, способным служить верой и правдой в течение многих десятилетий. Но все же из-за его большого веса использовать его для покрытия козырька не стоит. Ведь для такой кровли понадобятся дополнительные опоры.
2. Крепления каркаса только к стене дома будет недостаточно. Понадобится обустройства прочных опор. Иначе, если этот материал под действием собственного веса однажды упадет вниз, травмы будет неизбежны.
3. Традиционный шифер лучше заменить на еврошифер из целлюлозы, пропитанной битумом, имеющий меньший вес или шифер из пластика. Так как оба этих материала окрашиваются в яркие цвета, выглядеть сооружение из них будет более привлекательно.

Профлист

Этот материал считается хорошей альтернативой металлу, поскольку соединяет его крепость и долговечность с технологичностью современной обработки. Подобные материалы с обеих сторон покрывают слоем особых защитных полимеров, которые существенно увеличивают его резистентность к неблагоприятным внешним атмосферным факторам и обладают антикоррозийным действием.

Кроме того, профлист выпускает в довольно широкой цветовой гамме и текстуре. Поэтому владельцы дома могут не только подобрать нужный оттенок, но и, к примеру, подчеркнуть текстуру дерева или имитировать каменную кладку, или структуру кирпичного покрытия. К тому же этот материал проще, чем сталь.

Из недостатков можно отметить такие:

• профнастил не пропускает свет солнца, поэтому подобные материалы не следует использовать при оборудовании шаровидных навесов;
• профлист обладает относительно низкой ударопрочностью – в случае, к примеру, града, целостность козырька не нарушится, но отметины от ударов останутся.

Мягкая черепица

Навес из мягкой черепицы

1. Материал на основе стекловолокна и битума, покрытый посыпкой из мелкой каменной крошки. Очень привлекательный внешне, легок в обработке, имеет малую массу и изготавливается в самой разной цветовой гамме.
2. С помощью небольших фрагментов черепицы можно сделать козырек любых, даже самых сложных, необычных форм. Недостаток, пожалуй, у нее один – высокая стоимость.

Профнастил

С профилированными листами легче работать, чем с металлочерепицей. Этот материал и стоит дешевле, и его проще монтировать на крышу. Готовый навес из профнастила имеет привлекательный внешний вид. При этом не требуется дополнительная покраска поверхности.

Единственный недостаток стройматериала: неустойчив к механическим повреждениям.

Особенности фундамента

Усиленное основание требуется сооружать, если конструкция основательная и устанавливается надолго. Под навесы может быть изготовлен свайно-винтовой фундамент, также широко используется бетонирование опорных стоек.

Начальным этапом закладки является проверка грунта, дабы исключить дальнейшую деформацию готового строения. В случае необходимости установки на песчаной почве, опорные стойки нужно погружать на глубину свыше пятидесяти сантиметров. Если на участке преобладает глина, насыщенная грунтовыми водами, то закладка фундамента происходит на глубину промерзания в данном регионе.

Чертеж металлического навеса для одного автомобиля 3х3

Подготовка под основание включает снятие верхнего слоя почвы и засыпку гравием. Площадку лучше всего бетонировать, при этом, важно помнить, что площадь основания не должна превышать площадь кровли во избежание разрушения под воздействием влаги.

ГОСТ

Процесс возведения любых строительных конструкций регламентирован актуальными нормативными документами, навесы не являются исключением.

Существует масса узконаправленных документов, трактующих требования к возведению данных конструкций в разных сферах и отраслях. Однако основные условия, которые не могут быть изменены или не соблюдены изготовителем, отражены в следующих документах:

1. ГОСТ 23118 «Конструкции стальные строительные. Основные технические требования»
2. СНиП 31-01-2003 «Здания жилые многоквартирные»
3. СП 31-107-2004 «Архитектурно-планировочные решения»

Из металлочерепицы

Если вы решили сделать козырек из металлочерепицы, то помните, ее цвет и структура должны соответствовать кровельному материалу крыши. Разница в цвете и текстуре, хотя бы самая незначительная, будет очень заметна.

Делать козырек из металлочерепицы лучше всего на этапе накрытия дома или другой постройки, на входной двери к которой вы решили сделать козырек. В таком случае у вас получится сделать козырек из остатков металлочерепицы от кровли крыши.

В качестве кровельного материала для козырька может также выступать битумная черепица либо другой похожий кровельный материал, даже рубероид отечественного производителя.

Стекло

Этот материал используется очень редко, он подходит далеко не каждому дому и не каждой семье. Стекло гармонично смотрится в жилищах, обустроенных в стиле минимализм, во всех прочих случаях стоит отдать предпочтение другим материалам. Ну и кроме того, в семьях, к примеру, с детьми, лучше воздержаться от использования стеклянных козырьков, так как во время активных игр с мячом и ракеткой такое изделие может быть повреждено.

Достоинства и недостатки навесов из металлочерепицы

Навесы в частном доме могут использоваться по-разному. Под навесной конструкцией может располагаться место отдыха, обставленное садовой мебелью или детская площадка с надувным бассейном, качелями и пластиковыми горками. Наиболее часто под навесом располагают беседку-барбекю или летнюю кухню. Некоторые умудряются превратить навес в гараж или мастерскую. Сфера применения конструкции зависит только от желания владельца. В любом случае даже небольшой навес перед домом будет иметь следующие достоинства:

• простота монтажа;
• низкая себестоимость строения;
• универсальность;
• не требует специального ухода;
• надежно защищает от солнца и дождя;
• украшает участок.

К недостаткам сооружения из металлочерепицы можно отнести некоторые особенности этого кровельного материала, а именно:

• повышенный уровень шума — крыша сильно шумит во время дождя и ветра;
• невысокая жесткость — при падении снега с крыши или плодов с деревьев возможны повреждения;
• появление коррозии, если использовалась черепица низкого качества

Главные преимущества металлочерепичной кровли

• Относительно легкий вес. Данный материал весит всего 4,5 кг. на 1 кв. метр;
• Долговечность. Металлочерепица изготовлена из стальных листов, методом горячего оцинковки. После чего производится покрытие черепицы защитным слоем. Такая технология продлевает срок службы готовых изделий. Навесы из металлочерепицы при правильной эксплуатации прослужат не менее полувека;
• Множество цветовых решений. Разнообразие оттенков и фактуры (глянцевого, металлического и матового эффекта) позволяет воплощать самые смелые дизайнерские идеи.

Последовательность работ

Вполне понятно, что ознакомившись с преимуществами примыкающих к домам навесов из металлочерепицы, многие домовладельцы желают обзавестись такой же постройкой сами. Первым шагом в работе становится снятие размеров, причем замеряют дом и двери вместе с крыльцом, а при расчете навеса учитывают оставление свободного места в этой части постройки. В качестве опор практичнее всего взять стальные трубы (профиль): таких элементов для большинства навесов нужно всего четыре штуки.

Расчетное сечение увеличивается, если:

• возможны сильные порывы ветра;

• можно предполагать значительное обледенение зимой;

• с крыши могут падать толстые комья снега и лед.

Для рытья ям под опоры желательно использовать садовый бур, причем его диаметр должен быть больше, чем у применяемых свай. Промежуток обильно заливается бетоном, при работе нужно следить, чтобы не появлялось воздушных пузырей и пустот. Очень важно проверить, на одной ли высоте находятся стойки навеса.

Исправить нарушение пропорций, если оно будет выявлено уже после застывания бетона, практически невозможно. Потому контролировать результат следует до заливки смеси в ямы, как только опоры выставлены.

Чтобы пристроенный навес был прочным, к стене дома присоединяют анкерными болтами трубу, которая станет главным профилем (она идет под углом 20-25 градусов). Высоту опор подбирают индивидуально, они не должны препятствовать открытию дверей дома. Потом наступает очередь монтажа стропил из обработанного дерева, промежуток между ними выдерживается примерно в 1 м. Стропила приблизительно на 25-30 см выводят за мауэрлат (так называется брус или бревно, уложенное сверху по перимерту наружной стены и служащее опорой), формируя тем самым свес. Обрешетка делается из профильных труб, диаметр которой определяется шагом ферм и величиной всей конструкции.

Для автотранспорта и не только

Имеющие машину не всегда могут поставить ее в гараж (даже если он есть), иной раз не хватает времени или просто бывает нужно поскорее выехать куда-то. Вновь навесы из металлочерепицы проявляют себя с наилучшей стороны.

Возможно даже несколько различных решений:

• односкатный вариант присоединяется к стенам анкерами, противоположный участок крепится на специально подготовленные стойки;

• опорный тип подразумевает использование стоек для удержания всего сооружения в целом;

• двускатный формат — это своего рода «домик».

Фундамент делается под линией промерзания грунта (какова она, можно точно узнать в строительных нормах для конкретного региона). Крепление металлочерепицы на сосновую обрешетку проводится с помощью саморезов, по окраске соответствующих основной кровле. В двускатном варианте на самом верхнем месте оборудуется коньковый профиль. Крепление планки на краях навеса зависит от пожеланий застройщиков. Но лучше не скупиться на этот элемент, потому что он позволяет сделать вид навеса законченным и четким.

Если сам дом, к которому пристраивается навес для авто, покрыт черепицей, нужно только выяснить, какова классификация ее цвета по шкале RAL — квалифицированные производители тут же подберут идентичное решение. Иногда каркас сваривают с намерением в дальнейшем обшить конструкцию снизу панелями. Для профессионалов такой нюанс не представляет проблемы, но нужно сразу упомянуть о подобном пожелании. Кроме автомобилей, под навесами можно складировать различный сельскохозяйственный инвентарь и нетребовательный к температуре и влажности воздуха инструмент. Под открытыми навесами и козырьками иногда собираются люди, которые хотят побеседовать на улице или просто постоять на открытом воздухе, независимо от пасмурной погоды.

Закрытый тип навеса из металлочерепицы почти не имеет отличий от предыдущего варианта, разве что он почти никогда не используется для защиты от непогоды автомобилей. Зато такие постройки оснащаются стенами, позволяющими людям не опасаться даже косого дождя, и увеличивающими защиту от ветра.

Важно: избежать чрезмерного затемнения, особенно если таким образом формируется неотапливаемый коридор при доме, поможет исполнение боковин из листов поликарбоната. Он пропускает почти столько же света, как и оконное стекло, при этом далеко опережает его по прочности и антивандальным свойствам.

Дополнительные подробности и рекомендации

Для изготовления стропил пристроенного навеса применяются главным образом доски с сечением 10х5 см, одной стороной их опирают на опорный брус, а другой конец удерживается мауэрлатом. Для присоединения металлочерепицы к основанию рекомендуется применять саморезы с внешним цинковым слоем. Они максимально повышают устойчивость крепежа к суровым испытаниям, преподносимым в зимнее, весеннее и осеннее время. Арочный навес строится немного иначе, чем обычный, по своему исполнению он также может быть открытым и закрытым.

Конструкции в виде арки изредка делаются подвесными, но обычно так поступают профессионалы, потому что создать надежное крепление непросто (зато никаких наземных опор не надо).

Для изготовления основных элементов сооружения применяют трубы сечением 6х4 см, а для второстепенных можно ограничиться уже 4х4 см. Но чем крупнее навес, тем более солидными должны быть детали. Если известно, что в какой-то местности часто дуют сильные ветры, лучше перестраховаться и поставить опоры максимально большого сечения. При увеличении размеров возрастает и глубина, на которую следует заводить опоры в грунт.

Чтобы оценить необходимые сечения всех элементов фермы навеса (раскосов, стоек, верхнего пояса, нижнего пояса), нужно учитывать:

• длину пролетов;

• шаг между стойками;

• величину ветровой и снеговой нагрузки в определенном месте.

Из дерева

Здесь подразумевается изготовление деревянного каркаса. В качестве кровельного материала может сгодиться тот же поликарбонат, металлочерепица, листовой металл, шифер и т. д. Для домов старого типа такой козырек подходит лучше всего. Кроме того, в числе построек, для экстерьера которых подойдет деревянная конструкция козырька – дома из сруба, реставрированные мазанки и сооружения, выполненные в стиле фахверк.

Навес на деревянной несущей конструкции

Дерево для столбов и каркаса, конечно, не столь долговечно как металл, но благодаря доступности и простоте обработки, его выбирают чаще. Единственный недостаток материала — склонность к гниению, но если древесину правильно обработать, то она прослужит много лет.

Перед началом работ необходимо определиться с формой навеса, сделать его чертеж и подробную деталировку с указанием всех размеров. Также необходимо выбрать крепеж, который зависит не только от расчетных нагрузок, но и от материалов несущей стены (это надо учитывать, чтобы надежно закрепить опорную балку).

Из ковки

Лучшим дизайнерским решением станет козырек, каркас которого выполнен из ковки. Он будет служить достойным украшением дома. Однако такая конструкция обойдется вам в копеечку. Кованный козырек можно совмещать с такими кровельными материалами, как поликарбонат, черепица и даже пластик.

Кованный козырек довольно тяжелый, поэтому для того, чтобы он служил действительно долго, нужно его правильно установить.

Ковка подходит практически под любой дизайн, так как она может состоять как из грубых, так и утонченных элементов. Если на приусадебном участке уже есть кованные элементы, то и козырек следует выполнить в одном стиле с ними.

Битумная черепица

Указанный тип покрытия тоже очень часто используется при оформлении козырька над крыльцом. Битумная черепица выглядит аккуратно и эстетично. Она сохраняет внешнюю привлекательность долгие годы, не требуя при этом дополнительных уходовых процедур. Этот материал отличается малым весом, часто применяется в случаях, когда необходимо хорошо сгибаемое покрытие. В отличие от стандартной металлочерепицы битумный экземпляр не создает лишних шумов во время осадков. Выпускается такая черепица в огромном количестве расцветок. Подобрать подходящий вариант можно для любых условий и фасадов.

Какой материал лучше использовать для навеса в качестве накрытия

В наше время облицовочные материалы выпускаются в достаточно широком ассортименте, в том числе и кровельные. Навес над крыльцом лучше накрыть таким же кровельным материалом, как и крыша всего дома, что соответствует общему стилю. К сожалению, не всегда это возможно в силу некоторых особенностей конструкции навеса.

В качестве отделочного материала используются такие кровельные материалы:

• Шифер.
• Металлочерепица.

• Профнастил.
• Мягкая битумная черепица.
  Металлический прокат разного типа и древесина — вот два материала, которые используют при строительстве козырька над крыльцом
• Натуральная черепица.

Если в качестве кровельного материала козырька использовать материалы, которые задействованы в ограждении участка, то это позволит сохранить некоторый стиль оформления, присущий всему участку. В таком случае подойдут:

• Шифер, как обычный, так и плоский.
• Профнастил.
• Поликарбонат.

• Деревянная доска.

Следующий вариант оформления козырька над крыльцом можно считать нейтральным, поскольку он не учитывает никакого стиля оформления ни дома, ни участка в целом. Поэтому при оформлении допустимо использовать:

• Деревянные элементы.
• Любые виды поликарбоната.
• Листовой пластик.
• Стекло.

Естественно, что стекло используется очень редко, тем более при оформлении навеса над крыльцом в частном доме. Это связано с хрупкостью материала, что требует специального, дорогого стекла, которое к тому же еще и имеет внушительный вес, что требует монтажа специального усиленного каркаса со стойками. Его можно заменить поликарбонатом, который отличается высокой степенью технологичности, а также небольшим весом. Из-за этого, данный материал становится все более популярным.

Дизайн

Общие принципы дизайна навесов для крыльца базируются на сочетании козырька с общей стилистической концепцией фасада здания, а также с теми задачами, которые вы возлагаете на навес. Если конструкция нужна вам лишь для того, чтобы эффективно защитить крыльцо от ветра и осадков, то лучше остановится на самом простом и недорогом козырьке, как говорится «чистенько и аккуратненько». Подобные покрытия чаще всего изготавливаются из поликарбоната либо металлопрофиля, впрочем, и другие материалы тоже могут использоваться. Единственное, что имеет значение – это сочетаемость цвета и стиля оформления с общей отделкой фасада здания и его цветового решения.

Порой возникает необходимость в оформлении козырька в каком-то особенном дизайне – русском, классическом, хай-тек, фахверк или шале. К примеру, для бревенчатого дома будет уместен деревянный непрозрачный навес, полностью соответствующий стилю традиционной русской избы. Впрочем, здесь же будет уместен кованый козырек.

При реализации идей хай-тек можно использовать поликарбонат или стекло, готику подчеркнет металл, а классику – металлочерепица.

Поскольку козырек является довольно значимой составной частью всего фасада здания, то он должен представлять собой единый архитектурный ансамбль с самим крыльцом, перилами и ступенями. Кроме того, навес отдельно можно украсить декоративными элементами, для чего чаще всего используют фонари и вазоны для цветов. Иногда при помощи навеса оборудуют закрытое пространство, которое может использоваться как зона отдыха.

Лучшие идеи дизайна козырька над крыльцом

Изящные кованные козырьки представляют собой комбинацию металлических элементов с другими материалами и покрытиями.

Их можно комбинировать с листовым поликарбонатом и оргсетклом, древесиной и пиломатериалами, создавая необычные конструкции, украшающими и защищающими входную группу.

Схемы

Если вы решили самостоятельно сделать козырек, то схемы, изложенные ниже, помогут вам сконструировать собственную модель козырька:

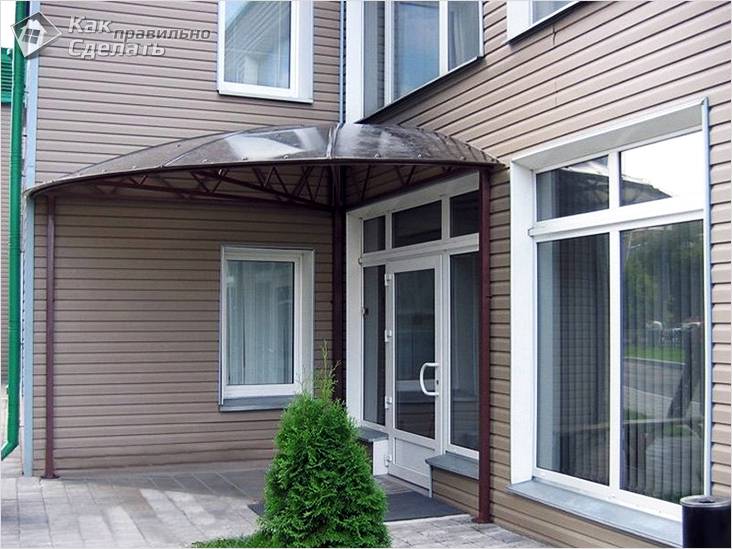

Навес над крыльцом

Чертежи и проекты

Сооружения козырька требуется обязательного составления чертежа будущей конструкции, за основу расчетов берется:

• выбранный материал, который должен не только гармонично вписываться в общий дизайн здания, но и иметь достаточную степень прочности и устойчивости;
• тип навеса – плоский, односкатный, двускатный, арочный и т. п.;
• габариты козырька – его длина, ширина и глубина;
• расположение – конструкция для навесов над главным и запасным выходами, как правило, существенно различается.

Основные моменты, которые следует принять во внимание при составлении чертежа:

• ширина навеса должна быть на 50 см больше чем дверной проем;
• оптимальный угол наклона для скатного козырька составляет 20 градусов.

Чертеж при оборудовании навеса действительно необходим. Он не только поможет правильно выполнить все необходимые монтажные работы, но и позволит рассчитать требуемое количество материалов.

Технология возведения конструкции

Как построить навес над крыльцом? Сначала необходимо определиться с материалами. Проще всего начинающему строителю будет работать с поликарбонатом, поэтому рассмотрим его монтаж. Начинающим строителям лучше начать с несложной конструкции без сгибов, с уклоном для стока воды.

Покрытие навеса

Материалы для покрытия козырьков тоже поражают своим многообразием. Чаще всего они подбираются под кровлю дома, но придерживаться этого правила необязательно.

Легким и прочным материалом, подходящим практически под любое покрытие, является поликарбонат. Из данного материала можно запросто сделать навес над крыльцом своими руками. Он гибкий и пластичный, что позволяет делать козырьки для веранды любой формы, даже арочной.

Козырьки над крыльцом из поликарбоната имеют широкую цветовую гамму, что позволяет реализовать любой дизайн конструкции

Очень практично и красиво смотрятся покрытия из профнастила (профлиста). Это лист оцинкованной стали, профилированный для большей жесткости. Используется он для наружных покрытий. Схожими качествами обладают и навесы над крыльцом из металлочерепицы. Но поскольку данный кровельный материал довольно тяжелый, конструкции из него делаются преимущественно опорными, одно — или двухскатными.

Совет: изготовляя козырек над крыльцом из металлочерепицы, при изготовлении каркаса учитывайте давление кровельного материала.

Расчет количества материалов

Перед началом работ потребуется составить подробный план и чертеж будущей конструкции. На нем следует отразить абсолютно все размеры козырька и особенности его строения. Исходя из полученных данных, можно будет рассчитать количество необходимых строительных материалов.

Навес может полностью закрывать всю входную зону. Обычно такие конструкции имеют большие размеры, поэтому потребуют много материалов. Можно соорудить и более компактный козырек, который закроет только участок возле входной двери. В любом случае все строительные материалы рекомендуется покупать с небольшим запасом.

Очень удобно делать расчет необходимых материалов, пользуясь специальными программами или сайтами. На них нужно лишь указать все размерные параметры будущей конструкции. Таким образом можно будет легко определить, какой объем материалов потребуется.

Монтаж конструкции

При возведении каркаса для козырька входной двери необходимо обязательно учитывать, какой кровельный материал будет использоваться. Чем он тяжелее, тем мощнее должна быть сделана опорная конструкция.

Если в качестве кровельного покрытия планируется металлочерепица или шифер, тогда для изготовления каркаса рекомендуется использовать железный уголок или бруски размером 5х10 см. Под легкое покрытие из сотового поликарбоната подойдут стальные арматурные пруты диаметром 5 мм и более.

Для закрепления каркаса к фасаду здания используют анкерные болты, а участок соединения его со стеной закрывают защитной планкой. Под тяжелые навесы дополнительно устанавливают опоры. Опорные стойки вставляют в предварительно выкопанные ямы, засыпают щебенкой, армируют и бетонируют.

После фиксации каркаса к стойкам и дому остается перекрыть крышу. Вариант крепления зависит от выбранного кровельного материала. Металлическую черепицу или профлисты прикручивают к основе саморезами по металлу.

Сотовый поликарбонат также крепится саморезами, но через термошайбы, при этом торцы необходимо заклеивать специальной лентой. Под укладку шифера обустраивается деревянная обрешетка, к которой его прибивают специальными шиферными гвоздями.

Для арок — профиль с квадратным сечением

Квадратную профильную трубу при сгибании в арку реже ведет по сравнению с прямоугольными. Поскольку такой «поплывший» профиль не всегда можно распознать на глаз, для арок лучше взять трубу 40×40 мм.

Если планируете украсить козырек коваными элементами, их нужно тоже закупить заранее. Обязательно продумайте и хотя бы схематически нарисуйте их расположение на козырьке, чтобы не переборщить с количеством.

Кроме того, нужны будут инструменты:

1. Строительный уровень, рулетка, линейка, тонкий маркер.
2. Болгарка со шлифовальным и отрезным кругом по металлу.
3. Сварочный аппарат.
4. Шуруповерт.
5. Ударная электродрель.

Если вы будете ставить козырек над входом в дом со стенами из железобетона, то вместо ударной дрели лучше взять перфоратор. Кроме того, вам, скорее всего, понадобится переноска, чтобы подключить электроинструмент к сети.

Сварка и монтаж каркаса козырька на стену

Каркас козырька, если он не очень большой, сначала сваривают на земле и только после этого поднимают и крепят над входом в дом. Большие козырьки и навесы из металлопрофиля над крыльцом собирают, поднимая и закрепляя элементы конструкции по одному. В любом случае, порядок сварки примерно один и тот же:

1. Профильные трубы режут на части и нумеруют, чтобы не ошибиться при сборке.
2. Из трех труб сваривают два основания козырька в форме треугольника так, чтобы широкая сторона профиля была обращена к стене. Важно следить, чтобы оба основания были одинаковыми, а вся конструкция находилась в одной плоскости без перекосов.
3. У больших козырьков делают боковые фермы — сверху приваривают не один, два профиля параллельно друг другу на расстоянии 100–150 мм и соединяют их вертикальными трубами.
4. Готовые кронштейны соединяют арочным профилем: сначала спереди и сзади, а потом — посередине, если нужно.
5. Спереди делают ферму: сначала наваривают горизонтальный профиль, потом вертикальный и раскосы.
6. Поверх арок и перпендикулярно им наваривают обрешетку с шагом, который зависит от выбранной марки профлиста. Обычно он равен 300–400 мм. Профили обрешетки поворачивают широкой стороной книзу.
7. На каркас наваривают кованые элементы, если они есть.
8. Сварные швы зачищают вровень с поверхностью труб.
9. Готовый каркас грунтуют в два слоя и красят.
10. Дрелью в каркасе делают отверстия для крепления. Должно быть как минимум два сверху и два снизу, но лучше сделать еще два посередине.
11. Навес поднимают и «примеривают» над дверью, отмечая места расположения отверстий на стене.
12. В отмеченных местах делают отверстия для приемных частей анкеров и устанавливают их.
13. Навес еще раз поднимают и окончательно прикрепляют к стене.

Сварку всех элементов каркаса сначала делают прерывистым швом. Это нужно, чтобы убедиться, что углы и размеры получились такие, как нужно. Только после этого места соединений обвариваются сплошным швом. Для более надежного крепления трубы срезаются под 45°.

Прогрунтовать и покрасить козырек можно и после того, как вы установили его на стену. Но в этом случае капли краски могут попасть на отделку и очистить их будет сложно. Если вы забыли или не смогли покрасить козырек до установки, заклейте дверь и всю стену на расстоянии до 1 метра от него пленкой. Это поможет избежать загрязнения поверхностей

Расчет навеса, примыкающего к дому

Подробная инструкция по расчету снеговой и ветровой нагрузки по СНиП с картами, таблицами и наглядными примерами.

Для небольших козырьков нагрузки могут не считать. Это неправильно — все же, когда речь идет о безопасности, хотя бы базовые расчеты делать нужно. Но, как это часто бывает в строительстве, особенно малоэтажном, практика диктует свои правила. Для тех, кто разделяет мнение, что расчеты для таких простых конструкций не нужны, наши специалисты сделали готовый чертеж козырька из металлопрофиля.

На чертеже — простой арочный козырек. Его размеры подобраны для стандартной входной двери шириной 970 мм, поэтому, если у вас не такая, их нужно будет изменить:

• Прибавьте 600 мм к ширине двери, чтобы получить минимальную ширину козырька. Например, для двери 800 мм минимальная ширина равна 1400 мм. Это позволит открывать и закрывать двери, не намокая под дождем.
• Прибавьте 200 мм к ширине двери, чтобы получить минимальную длину козырька. Например, для двери 800 мм минимальная длина равна 1000 мм. Это нужно, чтобы при полном открытии двери дождь или снег не попадали на ее внутреннюю часть.
• Если вы увеличили ширину козырька, пропорциональноизмените и его высоту. Например, вы будете делать козырек шириной 2000 мм, а на нашем чертеже ширина конструкции 1600 мм, следовательно, вы увеличили ширину в 1,25 раз. Поэтому высоту козырька также нужно умножить на 1,25.

Материалы на чертеже даны с запасом, поскольку снеговая нагрузка неизвестна. Если вы сделаете ее расчет, то вполне сможете сэкономить, взяв более тонкие трубы или другую марку профлиста. Для северных регионов расчет нагрузки нужно делать обязательно, использовать готовые чертежи для строительства в сложных климатических условиях нельзя

Как сделать своими руками?

Сначала может показаться, что соорудить козырек очень просто – прибить каркас и уложить основной материал. На практике же это далеко не так: монтаж можно произвести самостоятельно, но для этого необходимы хотя бы минимальные навыки и опыт работы со строительными и облицовочными материалами. Конечно, если вы хотите, чтобы просто «на голову не капало», то будет достаточно гвоздей и молотка. Но чтобы козырек обеспечивал эффективную защиту и был стильным архитектурным элементом следует тщательно продумать все этапы работ, позаботиться о прочном каркасе и выбрать оптимальную форму.

Процесс пойдет гораздо проще, если на руках мастера будет готовый эскиз. Даже если он был составлен своими руками, он в любом случае отразит все плюсы и минусы проекта.

В зависимости от используемого материала и рабочей площади можно выбрать один из следующих видов крепления:

• Подвесной – фиксация производится на специальные подвесы, расположенные чуть выше козырька. Этот вариант оптимален для материалов с малым весом, к примеру, поликарбоната и профнастила.
• Навесной – монтируется к стене при помощи опор.
• Опорный – содержит «столбы», которые упираются в фундамент либо само крыльцо. Такая конструкция подходит для габаритных козырьков.

На первом этапе сооружают каркас, чаще всего его изготавливают из металлической трубы, имеющей треугольное сечение. Для начала нарезают отрезки металлопроката нужного размера, а потом приваривают их друг к другу в соответствии со схемой: сначала монтирую П-образную основу каркаса, а затем крепят базовые элементы.

Чаще всего каркас изготавливают на земле, в редких случаях приваривают дополнительные составные части на основу, которая уже подвешена к фасаду.

Общее число перемычек при сооружении каркаса во многом зависит от используемого материала, так, если козырек выполняется из профнастила, то рейки должны располагаться с шагом в 30 см. На финишной стадии обустройства каркаса крепится карнизная пленка, а также элементы системы водоотведения (желоба и трубы).

Изготовление прямых козырьков не представляет особой сложности. Гораздо труднее создавать арочные конструкции.

Для изготовления волнообразных навесов трубы нарезают с очень большим запасом, а затем сгибают газовым ключом либо специальным трубогибом. Если таких инструментов в домашней мастерской нет, то можно порекомендовать обычную болгарку, она делает надрезы по всей поверхности трубы с шагом 30–40 см, по которым трубу гнут до достижения требуемого закругления, а затем места разрезов заваривают.

Если козырек планируется монтировать из тяжелых материалов, то каркас навесной конструкции следует дополнительно оборудовать упорами, которые тянутся от наружного угла навеса к стене под наклоном.

На следующем этапе следует просверлить отверстия, при помощи которых каркас будет крепиться к стене. Обычно козырьки фиксируют сверху и снизу с обеих сторон – то есть получается 4 точки крепления. Однако если речь идет о металлических навесах, то стоит увеличить число крепежей.

Каркас козырька зачастую делают из дерева. Здесь также имеется своя специфика:

• на первом этапе над дверью обозначается линия будущего навеса, по ней просверливается несколько отверстий, а потом при помощи анкеров крепится деревянный брусок;
• под ним крепят еще два бруса в вертикальном направлении;

• наклонно по отношению к горизонтальному брусу с обеих сторон прикрепляются дополнительные бруски, которые и станут каркасом для укладки внешнего покрытия;
• если козырек имеет большие габариты, то на балки сначала укладывается обрешетка и только потом основной кровельный материал;
• сразу оговоримся, что на основе деревянного каркаса можно сооружать козырьки с прямой лаконичной геометрией. Волнообразных и шаровидных вариантов навесов монтировать не получиться.

Итак, каркас готов. Далее следует приступить к непосредственному формированию козырька.

Традиционно, навесы из металла или профлиста выполняют профессионалы. Самостоятельно оборудуют навесы из профнастила или пластика. Материал крепят к каркасу при помощи стальных саморезов и термошайб. Для этого на основном покрытии высверливают отверстие, посредством которого он будет держаться на каркасе. При этом в обязательном порядке делают резиновую либо силиконовую прослойку. Термошайбы не следует закручивать слишком плотно, так как листы должны иметь возможность незначительного смещения.

Срезы материала закрывают при помощи торцевого профиля, а между самими листами материала следует оставить маленькие зазоры, которые рассчитаны на возможное температурное расширение.

После того как весь материал в полном объеме будет уложен на обрешетку, следует установить металлическую планку в месте стыка навеса и стены, которая будет выполнять роль герметик. Немного другой принцип сооружения козырьков. если речь идет об опорных конструкциях. Чаще всего монтаж подобных навесов выполняют профессионалы, поскольку этот процесс довольно трудоемкий и ресурсоемкой. Здесь необходим не только практический опыт работы, но и профессиональные рабочие инструменты. Однако в общеознакомительных целях опишем основную последовательность действий при осуществлении крепежных работ такого типа.

Для начала устанавливаются высокие опоры, при этом длина между ними не может превышать 2 метров. Опоры сооружаются из кирпича, бетона или металлопрофиля, предварительно для них должен быть подготовлен фундамент.

Затем в стенах здания делают небольшие выемки для балок, последние в позже укладываются на подготовленные опоры на вантах и непосредственно в выемки. На завершающей стадии обустраивают стропильную часть навеса и прошивают облицовочным материалом. По желанию, в навесе можно вмонтировать точечные светильники.

Самостоятельное изготовление

Любая работа начинается с планирования. Оно поможет правильно рассчитать силы, средства и учесть возможные сложности при достижении цели. Это справедливо и при изготовлении козырька, поэтому первым этапом будет его проектирование.

Выбираем конструкцию козырька

Большинство самых причудливых и изящных по форме кованых металлических козырьков над крыльцом, на самом деле, по функциональным возможностям идентичны сварным стальным рамным конструкциям из металлического профиля. Они, конечно, более изящны и красивы, но в плане функциональности особых преимуществ не имеют.

Наиболее приемлемой в постройке, практичной и доступной в изготовлении своими руками является конструкция козырька с плоской поверхностью и небольшим углом ската:

• Сварные конструкции металла выдержат даже вес человека, поэтому достаточно безопасны при любом дожде и порывах ветра;
• Небольшой вес металлического козырька не потребует массивных сварных опорных балок, вся система размещается консольно на фасаде здания;
• В сравнении с иными вариантами стоимость сварных металлических конструкций постройки козырька просто мизерна, она не превысит нескольких десятков долларов, при этом основная часть затрат пойдет на приобретение своими руками металлического профиля или металлочерепицы, комплекта водосливных желобов.

Важно! Размеры металлической конструкции и сечение стального квадратного профиля подобраны своими руками опытным путем и проверены неоднократно на практических построенных изделиях.

Все, что касается размера профнастила и конструкции водоотвода, каждый желающий волен выбирать самостоятельно из собственных соображений, они на безопасность козырька особо не влияют.

Что выбрать: деревянный или металлический каркас

Сталь — стандартный материал для каркаса козырьков. Металлические трубы тоньше деревянного бруса, прочнее, проще в монтаже, если есть сварочный аппарат, и хорошо сочетаются с ковкой, которой очень любят украшать козырек из профлиста. Для небольших козырьков на современных домах это почти безальтернативный вариант.

Размеры, инструмент и металлический профиль для козырька

Прежде всего, нам необходим трубчатый металлический профиль, сечением 20-25 и длиной 11-12м. Далее — три метра стальной полосы 3х20мм, два-три листа профнастила или металлочерепицы 120х90см, металлический уголок №50 и с десяток болтов – дюбелей, используемых для крепления металла к бетонной или кирпичной стене, деревянные планки или доски толщиной 20мм, саморезы для крепления металлического профиля.

Из инструмента потребуется угловая машинка с отрезным кругом по металлу, электросварочный аппарат, приспособление для профилирования металлической полосы. Сварные швы выполнять, используя посушенные электроды по черному железу, диаметром 4мм. Практически все перечисленные материалы доступны в любом строительном магазине

Изготавливаем конструкцию козырька

Конструкция металлического козырька, как хорошо видно на фото, представляет собой Г-образную рамную конструкцию. Основу самого настила составляют две продольные и четыре поперечные сварные стойки. К раме настила под прямым углом привариваются две боковые металлические сварные стойки конструкции, обеспечивающие жесткость и прочность крепления рамы козырька на фасаде здания.

Устанавливаем боковые консольные стойки

В конструкции козырька, предназначенного для простых подсобных помещений, можно остановиться на полученном результате и перейти к процессу закрепления гибкой кровли. Но для парадного крыльца неплохо будет добавить своими руками небольшие декоративные элементы и обязательно установить боковые дуги или подкосы.

Для каждой из боковых стоек потребуется по одному полутораметровому отрезку профиля. Обе заготовки выгибаются дугой на трубогибе, как на фото, или с использованием ручного станка по радиусу R=3,5 м. Если нет возможности сделать своими руками, проще заказать дуги в слесарной мастерской. Дугу можно закрепить непосредственно на каркасе, для усиления декоративного эффекта лучше использовать промежуточные опоры из профиля, длиной 8-10 см, как на фото.

Совет! Перед сборкой дугообразных подкосов боковые стойки следует подогнуть на 10-15о для того, чтобы плоскость козырька получила наклон или скат.

В образовавшееся пространство между дугой и боковыми сторонами рамы можно вставить несколько завитушек из отрезков полоски металла или обрезков катанки. Рисунок подбирается своими руками индивидуально на ровной поверхности и после сборки крепится к дуге и боковым сторонам рамы, как на фото.

При известной ловкости и фантазии они прекрасно дополняют и украшают внешний облик козырька. После окончания сборки конструкцию следует загрунтовать и покрасить «молотковой» эмалью с оттенками старой бронзы.

Установка кровли

На завершающем этапе плоскость навеса зашивают доской сечением 20х150мм через каждые 15-20см. Этого достаточно для установки профнастила или листов металлочерепицы. Если вы предпочитаете использовать мягкую кровлю, то плоскость козырька потребуется дополнительно забить встык вагонкой или листами ОСБ.

Нижнюю часть козырька при желании можно зашить профилем ПВХ, используемым для облицовки стен в ванной комнате.

Как крепить если стена многослойная

В последнее время все больше зданий имеют многослойные наружные стены — вентилируемые фасады, утепление… Несущая часть стены оказывается закрытой парой-тройкой слоев материалов, несущей способности которых хватает разве что на удержание собственной массы. Ничего прикрепить к ним не удастся. Вся нагрузка должна приходится на несущую стену.

Как крепить козырек над входной дверью к трех или двухслойной стен

Даже если наружный слой — отделочный кирпич, к нему крепить ничего не стоит. Кладка обычно ведется в полкирпича. Так что она только внешне выглядит прочной. Массу даже самого небольшого и легкого навеса не выдержит, при этом не помогают и опорные колонны.

Поэтому с любой многослойной стеной во всех отделочных/утеплительных слоях проделывают отверстия, элементы конструкции крепят к несущей стене.

Подвесной

Конструкции, которые крепятся в соответствии с данным способом, оказываются идеально подходящими, если изготовлены из легковесных материалов. Подвесной монтаж станет прекрасным решением, если козырек сделан из поликарбоната, профнастила или специального тканого полотна.

На опорах

В этих конструкциях опорные основания на первых этапах укрепляются в самом основании крыльца либо прямо в земле. Этот вид крепления является наиболее надежным, долговечным и практичным. Правда, для закрепления на опорах обычно требуется больше материалов и больше трудозатратных работ.

Установка навеса на фасад здания

Вес конструкции козырька получился не маленький, не менее 12кг, что предполагает использование для крепления не менее 6-8 точек анкерных болтовых соединений. Этот вариант козырька лучше закрепить на подготовленной основе из полосок металла.

Соберем промежуточное крепление из металла

По измеренным габаритам металлического козырька размечаем линию крепления на фасаде над крыльцом здания и по разметке, с помощью перфоратора и дюбелей крепим полоски из металла в форме буквы П.

На каждую боковую металлическую полоску необходимо сделать 3-4 точки крепления, на вертикальную продольную полосу из металла нужно не меньше 3 точек крепления к стене.

Далее с помощниками вывешиваем металлический козырек с помощью блока на месте будущего крепления конструкции и фиксируем подручным материалом. Используя строительный уровень, регулируем горизонтальное положение козырька так, чтобы его боковые металлические стойки плотно прилегали к ранее закрепленным полоскам из металла.

Самый надежный способ проконтролировать положение козырька над крыльцом – отойти на десяток метров и издалека убедиться в отсутствии перекосов или наклонов конструкции. При отсутствии замечаний привариваем сваркой угловые точки боковых стоек козырька к подготовленной металлической основе на фасаде.

Установка водоотводных желобов

Отведение потоков воды с поверхности металлического козырька выполняется с помощью стандартного желоба из пластика или металла с набором крепежа. Важно не только установить желоб, но и правильно его отрегулировать.

Водосливную трубу крепят непосредственно на металлической продольной балке козырька, не устанавливают, так как она зачастую портит внешний вид конструкции. Более разумным считается использование второго металлического желоба, который отведет основную часть потока воды к более удобному месту водосбора и не повлияет на облик козырька над крыльцом. В любом случае будет необходим один 2-х метровый основной желоб и 1,2 метровый боковой вспомогательный с переходником в сливную трубу.

Односкатный козырек: особенности конструкции

Наклонный или прямой односкатный козырек — самое простое, что может быть. Прямые у нас встречаются редко — не слишком они функциональны, а вот односкатных наклонных достаточно много.

В основе наклонного односкатного козырька лежит прямоугольный треугольник. Прямой угол прилегает к стене, а длина сторон зависит от желаемого уклона.

В самом простом случае, можно из профилированной трубы сварить три одинаковых треугольника (как на рисунке выше), сделать в них отверстия под крепеж (не меньше трех). Эти три элемента можно соединить в единое целое при помощи обрешетки под кровельный материал — как на рисунке. А можно приварить поперечины из той же трубы (но меньшего сечения) или полосы, уголка. Этот вариант — с металлическим перемычками — больше подходит под козырек над крыльцом из поликарбоната или пластика. Хорош он и для металлического листа — его удобно будет приваривать или вкручивать саморезы.

Есть еще вариант с изменяемым углом наклона. Это прямоугольная рама с перемычками обрешетки, к которым крепится нетяжелый кровельный материал. Эта рама при помощи пристенной балки, закрепленной на стене, крепится над входом (как делать примыкание мы рассказали выше).

В зависимости от требуемого угла наклона, делают подкосы. Они могут быть из металла или древесины. Фиксируются к раме.

При желании этот вариант можно сделать с регулируемым углом наклона. Сделать крепление рамы и подкосов к стене подвижным (на петлях, например), в раме сделать несколько отверстий. Переставляя подкосы в разные отверстия, можно получить разный угол наклона. Для дверей эта возможность не слишком актуальна — разве что для стеклянных — чтобы закрывать слишком яркое солнце, а для окон это может пригодиться.

Классификация односкатных навесов

Односкатные навесы довольно распространенный вид строительной конструкции, который встречается как в частном секторе (жилые строения, приусадебные участки), так и в городской и промышленной инфраструктуре (козырьки к зданиями, крытые площадки, автостоянки, остановочные комплексы и т.д.). Вариантов исполнения односкатных навесов огромное количество и ограничивается лишь фантазией заказчика.

Однако, для простоты понимания данного типа конструкции, можно разделить односкатные навесы на несколько основных категорий.

По типу использованного материала:

1. Деревянные
2. Металлические
3. Комбинированные

Как варить навес и собирать его

Если вы совсем не владеете этим ремеслом, то сварку лучше поручить специалисту. Но если есть сварочный аппарат и умение, то изготовить в том числе сварку с трубчатым сечением вам удастся. Сначала проводится сращивание по краям. Затем продолжаете к центру. Точечное наживление, сверка уровнем, правка кувалдой, обварка всех элементов — это этапы сварочных работ. Как правило, боковые части и стропила собирают поочередно и раздельно, а затем также по очереди ставят их на опоры — боковые и затем на них и стропильные. При наличии подъемника каркас можно полностью собрать прямо на земле и поднять уже на место в сборе.

Готовый каркас ставится на опоры, для этого потребуется помощь, так как одной парой рук не обойтись. Далее проводится такая же сварка точечным способом, проверяется точность с помощью уровня, наконец, проводится сварка постоянная. Когда каркас собран, следует зачистить места соединений, чтобы снять окалину, и далее металлический каркас обрабатывается антикоррозийным покрытием. Нередко металлопрофиль уже имеет такое покрытие. Если же он не обработан, обработку надо осуществить самостоятельно.

Односкатный навес с опорами

После того как вопрос с выбором конструкции навеса над крылечком решен, можно перейти к рассмотрению его основных элементов. Сначала коротко ознакомимся с достаточно простым односкатным козырьком, выполненным в виде навеса с двумя опорными колоннами.

Вся односкатная конструкция с опорами, помимо веса кровли, должна выдерживать массу скапливающегося на ней снега (это требование относится и к облегченному козырьковому варианту).

Важно! При уточнении данных по этой части сооружения следует принимать во внимание обилие осадков в регионе.

Обязательно нужно предусмотреть систему сбора и отвода стоков. Также потребуется основательно продумать вопрос гидроизоляции крыши и подобрать подходящий кровельный материал (шифер, листовой металл или поликарбонат).

Добавим к этому, что следует правильно рассчитать уклон конструкции, опирающейся на две наружные колонны. Для обеспечения нормального стока дождевой воды этот показатель должен быть не менее 20 °.

Для уточнения окончательных габаритов навеса над крыльцом рекомендуется разложить уже закупленный кровельный материал на земле (обязательно – с учетом нахлестов) и обмерить образовавшуюся фигуру. Полученный результат и является реальным размером будущего сооружения.

Изготовление односкатного козырька

Для изготовления такой конструкции, вам понадобится перечень материалов:

• Карнизная планка.
• Водосточный желоб.
• Металлические уголки.
• Планка примыкания.
• Труба.
• Бруски.
• Профнастил/гибкая черепица.
• Анкеры, саморезы и шурупы.

Из инструментов вам пригодятся следующие:

• Сварочный аппарат.
• Измерительная рулетка.
• Ножовка по металлу/болгарка.

Перед началом изготовления козырька нужно зарисовать его эскиз. Для строительства вполне конкретного козырька нужно сделать определенные замеры, такие как ширина и длина крыльца. К полученной цифре добавьте еще 60 см. Это и будет ширина вашей конструкции. Для получения длины козырька вам нужно померить расстояние от входной двери до конца крыльца, добавив до этой цифры еще порядка 15–20 см. высота козырька высчитывается в зависимости от архитектуры дома.

Наклон козырька должен составлять около 20º.

С помощью этих данных можно нарисовать эскиз на бумаге или в специальной программе на компьютере в масштабе.

В соответствии с проектом нарежьте металлические уголки. Длина стропил из уголков равняется высоте ската. Из уголков также нужно сделать подкосы и пристенные балки. Детали каркаса соединяют между собой при помощи сварочного аппарата. Каркас закрепляется над крыльцом.

Зафиксируйте пристенную балку. Делается это при помощи шурупов из нержавейки, а для крепления подкосов используются анкеры. Изготовьте обрешетку из брусков, установив ее на стропила. Если в качестве кровельного материала будет использован профнастил, то между рейками должно быть расстояние равное 30 см. Для гибкой черепицы нужно подготовить сплошную обрешетку. На нее впоследствии будет выложен кровельный материал.

Односкатный козырек

Закрепить гибкую черепицу можно при помощи саморезов. Гибкая черепица укладывается внахлест, а не встык.

Теперь нужно зафиксировать металлическую планку примыкания к верхней части ската. На нижнюю его сторону нужно прикрепить карнизную планку, а затем соединить и установить водосточный желоб и трубу.

Односкатный навес без примыкания к стене

В первую очередь определяется площадь навеса. Она может быть любой, но чтобы не резать металлочерпицу лучше, если длина и ширина строения будет кратной размерам листа кровельного материала. Этапы обустройства навесной конструкции:

1. Установка опор. В качестве опор могут применяться: бетонные или деревянные столбы круглого или квадратного сечения, а также монолитные опоры, заливаемые непосредственно на стройплощадке. На какую глубину заглублять опоры? Зависит от площади навеса, сечения опор, их количества, а также от характеристик грунта на участке. Чем больше площадь конструкции, тем больше должно быть опорных элементов и тем глубже они должны устанавливаться. Для навеса размером 2 на 3 метра с четырьмя опорами заглубление в грунт составит примерно 0.5-0.6 метр. Чтобы не делать сложные расчеты достаточно учитывать следующие факторы:

• на каждый дополнительный 1 м2 площади опора заглубляется еще на 0.1 метр;
• на нестабильных грунтах — заглубляется до уровня промерзания земли.

Опоры устанавливаются в заранее подготовленные отверстия, на дно которых засыпана подстилающая подушка — 10 см мелкого гравия, щебня или смеси этих материалов. Опоры устанавливаются по периметру навеса с шагом 1.5-2.5 метров.

• Монтаж стропильной системы или ферм. Если навес к дому из металлочерепицы делается из металла, то устанавливаются фермы, если из дерева — то стропила. Оба элемента монтируются на мауэрлат, соединяющий все опоры по верху конструкции. Стропила или металлоконструкции устанавливаются так, чтобы образовался уклон 3-6 градусов. Для металлических ферм важно предусмотреть распорки, обеспечивающие жесткость. Распорки крепятся на сварку. Для крепления деревянных стропил используется крепеж по дереву. При длине односкатной крыши до 6 м лежень не делается, при большой площади количество лежней составляет: 1 лежень на 6-8 м длины. На готовую систему укладывается обрешетка.

• Монтаж кровельного покрытия. На обрешетку выстилается диффузная паропроницаемая мембрана. Для обеспечения шумоизоляции может укладываться слой любого шумопоглощающего материала или теплоизоляции на основе минваты. Листы металлочерепицы крепятся к стропильной системе и обрешетке при помощи саморезов. По окончании монтажа кровельного покрытия устанавливаются пластиковые водосливные желоба.

Навес из металлочерепицы примыкающий к дому

Навесная конструкция, примыкающая к дому, гаражу или другому капитальному строению должна иметь надежный узел примыкания к несущей стене. Бывают несколько вариантов крепления возводимого строения к стене, но самым правильным и одновременно простым является примыкание мауэрлата — верхнего венца к стене дома. При этом, если фасад облицован или утеплен, крепление выполняется в несущую основу. Поэтому при выборе размера крепежа нужно учитывать толщину облицовки. Для снижения уровня шума от металлической черепицы можно дополнительно состыковать ее и несущую стену. В этом случае крепление лучше выполнить при помощи планки. К металлочерепице планка крепится при помощи саморезов по металлу, а к стене — дюбель-гвоздями.

Монтаж несущего бруса

На протяженные стены здания – которые послужат опорой для стропильной конструкции – необходимо уложить массивный брус, называемый мауэрлатным. Имеется прямая зависимость от угла наклона стропил: чем он круче, тем более массивным должен быть мауэрлат. Для обычной и металлизированной черепицы в качестве кровельной отделки требуется несущий брусок размерами от 100×100 мм. Бывают стропильные конструкции из брусьев сечением 200х200 мм и больше. Для профнастила допускается использование мауэрлатного бруса от 80х80 мм.
Несущий брус тщательно остругивается (еще лучше сразу купить качественный, ровный и сухой мауэрлат) и пропитывается антисептиком. По всему торцу несущей стены укладывается рубероид, потом на него монтируют сам брус. Монтаж выполняют строго по уровню, с помощью длинных (от 200 мм) анкерных болтов, с шагом в 80-100 см между болтами. Точно уложенный и прочно закрепленный на несущей стене мауэрлатный брус – основа для качественной кровли.

Обработка несущего бруса и стропильных заготовок

Вылет стропильной доски над свесом крыши планируется на уровне 30-40 см с каждой стороны, в зависимости от угла наклона (чем круче угол, тем меньше вылет с нижней стороны кровли и больше с верхней). Для металлочерепицы и профнастила оптимален шаг между стропилами в 120 см. Если ширина кровли превышает 6 метров, то этот шаг уменьшают до 1 метра.
Стропильную доску необходимо врезать в закрепленный мауэрлат для монолитной прочности деревянной конструкции. Крайне важно выполнить все врезки одинаковыми, сохранив единство несущей поверхности под листовые кровельные материалы. Делается это так: выпиливаются врезки идентичных размеров, слегка превышающие ширину стропильной доски.

Можно отметить точные места и размеры надпилов на мауэрлате сразу по всей его длине. Лучше действовать ручной ножовкой для точности движений, чем применять электролобзик или иной механизированный инструмент для скорости работы. Наклон вырезов должен точно соответствовать углу кровельного ската. Древесина в пазах между вырезами удаляется посредством широкой стамески и аккуратных ударов молотка.

Монтаж стропил собственной персоной

Отпиленные и обработанные антисептиком стропила укладываются с двух сторон кровли в крайние пазы. Между этими досками натягивается несколько бечевок. Оценивается постоянство наклона полученной «бечевочной плоскости» и только потом крепится пара крайних стропил.
Крепеж выполняют длинными плотницкими гвоздями с широкими шляпками, один или два на каждый стык. Последующие стропильные ноги укладывают с ориентировкой на протянутые бечевки и прибивают аналогично. При значительных размерах пролета под середину стропил монтируют дополнительные опоры либо треугольные откосы по углам. После чего можно переходить к монтажу обрешетки для теплоизоляции и укладке самой кровли.

Сбор нагрузок

На навес действуют следующие нагрузки: собственный вес конструкций (1,05), вес снегового покрова (1,4), собственный вес покрытия (1,1). В скобках указано значение коэффициента надежности по нагрузке, фактические нагрузки необходимо умножить на этот коэффициент. Ветровой нагрузкой в виду малой парусности и формирования отсоса, разгружающего (а не наоборот) стойки и фермы пренебрежем.

Для примера рассмотрим расчет навеса с нормативным значением веса снегового покрова 200 кг/м2 и массой кровельного слоя 64 кг. Расчетная снеговая нагрузка составит 200*1,4=280кг/м2.

Расчетная нагрузка от веса кровельного слоя 64х1,1=70кг/м2.

Сумма составит 350кг/м2. Шаг прогонов составляет 1м, это означает, что на них будет действовать линейно распределенная нагрузка q=350*1=350кг/м. Именно её мы и подставляем в формулу прогиба. Для крайних прогонов ширина грузовой площади будет вдвое меньшей, в результате чего нагрузка составит 175кг/м. Данные значения приведены без учета собственного веса конструкций.

Расчёт односкатной крыши – учитываем все факторы

Точный расчёт односкатной крыши зависит от нескольких очевидных обстоятельств. Во-первых, от длины стропил, их сечения и угла наклона кровли. Величины эти взаимосвязаны на конкретных строениях и рассчитываются следующим образом:

• При горизонтальном размере пролетов до 4.5 метров для укладки профнастила или металлочерепицы достаточны наслонные стропила – то есть без усиления конструкции, опирающиеся только на стены;
• При размере пролетов до 6.5 метров стропила потребуется усиливать подкосами треугольного вида с низкой стороны кровли;
• Если необходимо перекрыть проем размером более 6.5 метров, потребуется монтаж капитальных вертикальных балок в средней части чердачного пространства.

Допустимым линейным размером для стропил односкатной кровли является 12 метров. Если здание или постройка имеет больший габарит, потребуется крыша с двумя или четырьмя скатами, составная или сложная.

Другим важным аспектом при планировании наших «односкатных усилий» будет угол наклона всей кровли. Он непосредственно зависит от выбранного типа отделки:

• Рубероид, как классический материал с небольшой ценой и скромной долговечностью. Допустимый угол наклона стропил при настилке рубероида ограничен 15˚, стропильные ноги потребуется устанавливать часто, из брусков небольшого сечения. Например, для пролета в 6 метров подойдут бруски 40х40 мм, уложенные с полуметровым промежутком;
• Шифер дешев, но тяжел, ему необходим угол наклона до 25˚. В качестве стропил используется брус от 60х60 мм – чем больше размер проема, тем толще стропила. Подъем на высоту, складирование и установку тяжелых шиферных листов требуется продумать заранее. Как и высверливание крепежных отверстий до установки шифера на стропила;
• Удобнее всего сооружается стропильная система односкатной крыши под профилированный лист или металлочерепицу. Эти листовые материалы нуждаются в небольшом количестве стропильных ног – допустима установка с промежутками в 1-1.5 метра. Для профнастила используются такие же бруски, как и для рубероида (от 40х40 мм), для тяжелой металлочерепицы – брус с торцом от 70 мм.

Ввиду повсеместной популярности металлочерепицы и профилированных листов в качестве кровельных материалов, опишем установку стропил именно для них.

Анализ принятой конструктивной схемы.

После выполнения объемного расчета в программном комплексе «Лира» можно провести анализ принятых конструктивных решений. В расчётном фале стойки заданы сечением 80х4, пояса и решетка всех ферм 40х3, прогоны из трубы 60х40х3.

Величины прогибов.

Проверка по 1-ой группе предельных состояний.

Проверка по 2-ой группе предельных состояний.

Проверка именно по 2-ой группе ПС выявила недостаточность сечений у ряда элементов. «Не прошли» стойки, прогоны и пояса подстропильных ферм, раскосы.

Методы крепления

Металлические стропила собирают в фермы треугольной, трапециевидной или арочной формы. К балкам рамы прикрепляют внутренние ребра жесткости, которые образуют уголки, значительно увеличивающие несущую способность каркаса. Такая система позволяет сделать шаг между стропилами больше, сделав расчет на опорные возможности каждой фермы. Крепление металлических элементов каркаса крыши выполняют одним из следующих методов:

1. Крепление с помощью сварки. Если сварить детали стропильной системы с помощью сварочного аппарата, можно получить жесткую конструкцию, обладающую высокой прочностью и несущей способностью. Если правильно выполнить расчет кровли, можно облегчить каркас и снизить нагрузку на фундамент сооружения. Недостаток этого метода в том, что выполнить сварку может только профессионал с помощью специального оборудования.
2. Крепление с помощью болтов. Фиксация стропил с помощью крепежных элементов позволяет выполнить менее жесткое крепление. Этот способ сборки стропильного каркаса на основе металлопрофиля используется в частном домостроении, где длина скатов не превышает 10 метров. Отказ от сварки позволяет ускорить монтаж крыши.

Опытные мастера делают расчет на то, что металлическая обрешетка и стропила могут выдержать больший вес, чем деревянные, поэтому можно увеличить шаг между ними и уменьшить толщину сечения элементов. Более того, в строительных магазинах продаются готовые стропильные фермы, крепление которых выполнялось методом сварки, пригодные для перекрытия построек стандартной ширины.

Критерии строительства козырька

Козырек представляет собой небольшую конструкцию, которая прикрывает вход в дом или располагается над всем крыльцом. Часто путают навесы и козырьки. Стоит сказать, что первый вариант всегда имеет опорные столбы, а второй способен обойтись без них.

У многих владельцев загородных домов возникают вопросы относительно того, каким должен быть этот элемент фасада. Первым критерием установки его над крыльцом является декоративность. Так как этот элемент первым бросается в глаза при посещении, он должен соответствовать общему дизайнерскому решению дома и иметь презентабельный вид. Конструкция может быть не идентичной фасаду здания, но основные элементы оформления обязательно должны прослеживаться.

Козырек над крыльцом выполняется при соблюдении еще некоторых достаточно важных для будущей эксплуатации критериев, которые будут гарантом его функциональности и практичности:

По возможности лучше всего установку производить не только над входной дверью, но и над всем крыльцом, подобно навесу для большей защиты от неблагоприятного воздействия окружающей среды.

Таблица ветровых и снеговых нагрузок по России

Пояснения к расчету односкатной крыши

Визуализация односкатной крыши

На стадии проектирования, для визуального рассмотрения и анализа выбранных параметров можно использовать программу ArCon.

Ниже представлена небольшая демонстрация по созданию проекта постройки с односкатной крышей:

Сегодня фермы из профильной трубы по праву считаются идеальным решением для строительства гаража, жилого дома и приусадебных построек. Прочные и долговечные, такие конструкции обходятся недорого, быстры в исполнении, и с ними способен справиться любой, кто хоть немного разбирается в математике и имеет навыки резки и сварки.

А как правильно подобрать профиль, рассчитать ферму, сделать в ней перемычки и установить, мы сейчас подробно расскажем. Для этого мы подготовили для вас подробные мастер-классы изготовления таких ферм, видео-уроки и ценные советы от наших экспертов!

Подводя итоги

Производить указанные расчеты и создавать чертеж вручную имеет смысл, если возводимый навес должен соответствовать уникальным условиям эксплуатации и оригинальной планировке. Для проверки элементов типовых металлоконструкций на соответствие и создания чертежей конструкций существует множество программ: Astra WMs(p), SCAD Offise 11, ArkaW, GeomW и многие другие или онлайн калькуляторы.

Изготовление арочного козырька из поликарбоната

Сделать такую конструкцию не составит труда даже для неопытного в строительстве человеку. Готовый каркас можно приобрести в строительном магазине или соорудить самостоятельно.

Как и в предыдущем случае, перед началом работ по изготовлению арочного козырька, необходимо сделать замеры и нарисовать эскиз.

1. Сделайте каркас из трубы квадратного сечения 12–16 мм или алюминиевой трубы. Согните трубу по радиусу арочного козырька. Вам нужно будет изготовить 2 идентичных дуги.
2. Соедините дуги прямыми отрезками трубы с обоих концов. Чтобы каркас арочного козырька был более жестким, наварите на него с внутренней стороны соединительную балку.
3. Затем к задней дуге приварите навесы. С их помощью будет осуществлено крепление козырька к стене дома.
4. Теперь зачистите каркас от ржавчины и окалины. Прогрунтуйте его и покрасьте.
5. Установите арочную конструкцию над крыльцом при помощи шурупов.
6. Закрепите саморезами поликарбонат.

Ферма для арочного козырька

Если вы изготавливаете козырек над крыльцом одноэтажного дома, то сделайте его так, чтобы края свесов выступали над крыльцом на 20–30 см. Таким образом, будет исключена возможность попадания воды/снега на место крепления козырька к стене, что продлит его эксплуатационный срок.

Арочный козырек над крыльцом: особенности изготовления

Навес над входной дверью в виде арки нельзя назвать сложным в изготовлении. Эту форму удобнее делать из стальной трубы, причем из профильной, прямоугольного сечения. При помощи трубогиба (можно и вручную, но это посложнее) делают несколько арок одинакового размера. Их соединяют перемычками, длина которых определяется желаемым размером кровельной части.

Арочная конструкция — самый простой из вариантов

Первая и последняя арки соединяются горизонтальными перемычками, к последней привариваются кронштейны или, как на рисунке выше, обычные упоры.

Часто можно видеть двойные арки с декоративным и не очень заполнением. Они характерны для конструкций больших размеров. Все-таки парусность и снеговая нагрузка получается большая и лучше перестраховаться, сделав запас прочности, чем делать все по новой.

Изготовление двускатной конструкции

Двускатный козырек сделать сложнее. Но он предоставляет наилучшую защиту от косого дождя. Да и при необходимости его очистки от снега сделать это будет легче. Двускатный козырек жестче своих аналогов, поэтому отличается высоким уровнем ветрозащиты.

Для начала нужно сделать замеры и выполнить эскиз. Потом следует провести расчет размеров треугольных кронштейнов и обрешетки.

Конечный результат изготовления козырька полностью зависит от точности проведения замеров. Поэтому к этому этапу работ нельзя относиться легкомысленно.

Двускатный козырек

• Сделайте 2 кронштейна. Они могут быть металлическими или деревянными. Для этого соедините две перпендикулярные балки между собой и закрепите их подкосом под углом 45–60º.
• Закрепите кронштейны на расстоянии, которое было бы равно ширине козырька. Вертикальные балки получившегося кронштейна приложите к стене, выровняйте по уровню и закрепите при помощи 3–4 шурупов из нержавейки.
• Если козырек должен быть опорным, то изготавливать кронштейны не нужно. Вместо них, нужно установить металлические/деревянные столбы. Выкопайте ямы под столбы на необходимом расстоянии друг от друга. В яме сделайте песчаную подушку, утрамбуйте ее. Чтобы песок дал усадку, слегка намочите его водой. Установите столб и залейте бетоном. Верхние концы столбов соединяются несущими балками.
• Стропила изготовьте из деревянных брусков/обрезной доски. Если козырек небольшой, то вам будет достаточно двух пар стропил. Скрепите между собой стропильные ноги ригелями. Затем закрепите стропила на верхних балках кронштейнов и осуществите установку конькового бруса.
• Сделайте обрешетку. Ее можно изготовить из доски/бруса/фанеры. Выбор материала осуществляется по желанию.
• Установите крюки для установки водосточных желобов.
• Уложите кровельный материал в соответствии с инструкцией от производителя. Теперь нужно установить примыкающую к стене планку и ветровые планки к передней части двускатного козырька. Они, среди прочего, будут защищать конструкцию от попадания влаги и снега.
• Теперь нужно установить водосточный желоб и карнизную планку. Помните, что нижний край планки должен быть опущен внутрь желоба. Закрепите водосточную трубу.

Перед установкой деревянных элементов конструкции, каждый из них нужно обработать антисептиками, которые значительно увеличат их эксплуатационный срок.

Итак, в зависимости от вида козырька и ваших умений в работе с перечисленным в статье инструментами, вы сможете сделать козырек самостоятельно. Если, прочитав инструкции, вы поняли, что эти работы вам не по зубам, то лучше закажите готовый козырек. Есть вопросы по теме? Задавайте их нашему эксперту. Опытом можно делиться в комментариях к статье.

Двухскатный козырек своими руками

Двухскатный козырек изготавливается из деревянного бруса и обшивается вагонкой. Тебе понадобятся угловые опорные стойки, на которых и держится конструкция козырька, основание или рама для стропил, каркас и кровельное покрытие. Для него используй металлочерепицу, битумную черепицу или другой материал на твой вкус.

Закрепи на стене над крыльцом вертикальные отрезки бруса – это будет основа для Г-образных стоек. Затем установи горизонтальные балки и прикрепи саморезами подкосы. Постоянно отслеживай уровень, вертикали и горизонтали, чтобы конструкция была ровной.

Для широкого козырька достаточно трех пар стропил для каркаса, но если ты используешь тяжелое покрытие – сделай больше. Под каждый угол вырежи треугольный брусок для устойчивости, чтобы не оставлять зазоров. Ее можно приклеить обычным клеем и уже потом закрепить саморезом все вместе.

Обшей готовые скаты вагонкой или шпунтованной доской – но обязательно легкими. Простели гидроизоляционный слой или проложи плиту ОСБ, а затем переходи к укладке основного кровельного покрытия.

Простой вариант двухскатного козырька

Для изготовления двухскатного козырька из дерева используется деревянный брус 70х70 мм и 40х70 мм и сосновая вагонка. Выбор дерева и размера бруса обусловлен желанием избежать нежелательных операций врезки стропил в основание крыши. В качестве крепежа используются саморезы – «глухари» с головкой под шестигранник.

Двухскатный козырек представляет собой рамную конструкцию, состоящую из четырех частей:

• Г-образные стойки из дерева, с помощью которых вся конструкция козырька прочно удерживается над входом в дом;
• Рама или основание, удерживающее систему стропил;
• Стропильный каркас козырька;
• Кровельное покрытие, состоящее из обрешетки и битумной черепицы.

Для изготовления козырька из дерева потребуется шуруповерт с комплектом сверл и зенковок, дисковая отрезная пила, комплект саморезов и разметочный инструмент.

Первый вариант решения задачи

Во-первых, необходимо определиться с материалом изготовления, после чего из этого материала делается два четырехугольника определенных размеров. В верхней части эти два четырехугольника соединяются между собой с помощью коньковой доски. На этом этапе очень важно сформировать угол наклона этих четырехугольников. Для этого устанавливаются и формируются распорные элементы конструкции. Поскольку кровельный материал монтируется в вертикальном направлении, то элементы обрешетки крепятся горизонтально. Если кровельный материал мягкий, то потребуется сплошная обрешетка, выполненная из влагостойкой фанеры или из OSB плиты.

Перед креплением всей конструкции, предварительно изготавливаются кронштейны, которые передают всю нагрузку козырька на стену. Естественно, что лучше собрать всю конструкцию на земле, после чего ее устанавливают на место крепления. Как правило, подобный этап строительства не обходится без помощников.

Второй вариант решения задачи

Второй вариант основан на сборке нескольких стропильных систем, в зависимости от величины козырька. Трудно сказать, какой из этих двух вариантов проще, но и в первом и во втором случае получается двускатная кровля.

Этот вариант также требует того, чтобы определиться с материалом всей конструкции. Если конструкция деревянная, как на изображении выше, то потребуется деревянный брус, а также кронштейны, при этом рама располагается горизонтально и упирается на кронштейны. После этого можно приступать к изготовлению 3-х треугольников, которые представляют обычные стропила, но значительно меньших размеров. После установки и закрепления стропил получается обычная стропильная система, но в уменьшенной форме.

Для улучшения внешнего вида, возле стойки устанавливаются укосы, которые могут быть изогнутыми, как на фото выше или прямыми. Естественно, что лучше всю конструкцию собрать на земле, поскольку работать на высоте не столь удобно, но в этом случае опять придется воспользоваться услугами помощников. Если работать на высоте, тщательно спланировав все этапы монтажа, то можно обойтись и без помощников, устанавливая и закрепляя каждый элемент системы отдельно.

Опорный козырек своими руками

Сооружение опорного козырька по началу ничем не отличается от других одно-, двухскатных или арочных – повторяй все шаги до этапа монтажа. Основное отличие в процессе установки: понадобятся вертикальные стойки. С деревянным каркасом используй брус большего сечения, а с металлическим – привари к нему опорные трубы, а потом зашкурь, прогрунтуй и прокрась швы.

Пошаговое руководство по созданию козырька над входом с чертежом

Определившись с материалом и примерно продумав дизайн навеса, нужно переходить к самому главному этапу — определению размеров. Длина вашего козырька и ширина должны накрывать площадь, которая в этом нуждается, по вашему мнению. От этого и зависит определение нужных размеров. Для примера возьмем каркас 99х150х183 см.

Для работы приготовим:

1. эскиз конструкции;
2. строительные принадлежности (стропила, молоток, дрель, уровень, рулетку, дюбеля, гвозди, шурупы и болты, пилу и др.);
3. дерево — сосновые брусья;
4. выбранный материал для покрытия козырька.

Чертеж козырька над входом, который мы возьмем за основу для нашего пошагового руководства. Все единицы указаны в сантиметрах, так что проблем возникнуть не должно

Итак, начнем собирать и монтировать наш козырек.

Шаг 1: Вырезка брусьев

Эскиз конструкции лучше начертить заранее, а после заняться подготовкой деревянных брусьев для козырька. Все деревянные детали стоит обработать специальными растворами от плесени, сырости и возможного воспламенения.

Итак, обрабатываем наши деревянные детали средствами для защиты древесины от внешних воздействий и начинаем разметку на стене, где в будущем располагаться наш козырек

Шаг 2: Подготовка отверстий и закрепление несущих брусьев

На стене с помощью уровня размечаем место креплений — по 2 на каждой стороне. Затем сверлим отверстия для закрепления несущих брусьев, прикладываем их и привинчиваем дюбелями к стене.

Заканчиваем разметку и приступаем к сверлению отверстий. Сверло выбирайте в зависимости от того, какие дюбеля вы будете использовать

На заметку: дюбеля лучше вкручивать в зазенкованные отверстия на брусьях, чтобы головка шурупа не выступала снаружи.

Шаг 3: Сбор опорной рамы

Нижние укосины и боковые перпендикулярные элементы верхней обвязки собираем вместе, используя шиповые соединения и саморезы. Рамными дюбелями крепим стропильную конструкцию к стене. Верхние края стропил устанавливаем на раму опорную, а нижние — на боковые брусья верхней обвязки.

Устанавливаем несущие брусья. Используйте уровень для того, чтобы ваша конструкция получилась ровной

Шаг 4: Завершающая установка боковых стропил

Укороченные боковые брусья соединяем с угловыми стропилами. Все крепим саморезами.

Шаг за шагом, продолжаем создание козырька

Шаг 5: Кровля козырька

Теперь пришло время накрыть наш навесный каркас кровельным материалом, который вы для себя выбрали. Для данного варианта отлично подойдет профнастил, мягкая черепица или поликарбонат.

Установив и закрепив все основные детали каркаса, приступаем к установки кровли. Тут все просто, крепим саморезами выбранный материал к каркасу козырька и все готово

Теперь сами вы можете видеть, что соорудить навес над крыльцом своими руками можно быстро, красиво и не дорого. Главное — точно определить дизайн и параметры всех деталей козырька. Используйте качественные, надежные инструменты и материалы, и ваш навес на долгие годы защитит ваше крыльцо от непогоды. Желаем удачи!

Устройство козырька

Все навесы, независимо от их формы и материала изготовления, состоят из двух частей:

• каркаса. Это рама-основа, на которой держится все сооружение;
• внешнего покрытия – кровельного материала.

Этапы изготовления своими руками

Рассмотрим, как можно построить своими руками козырек над крыльцом.

• Прежде чем монтировать сам козырек, потребуется подготовить для него крепкую каркасную основу. Изготовление данного элемента следует проводить с учетом массы кровельного материала. Для профлиста или поликарбоната будет хватать арматуры, а вот для шифера или металлочерепицы целесообразно собирать более массивные конструкции.
• Каркасную основу крепят к стене посредством болтов. В местах соединения потребуется обеспечить гидроизоляцию с применением специальной пленки. Если нужно поставить опоры, их будет нужно вкопать в землю и забетонировать.
• На последних этапах работ каркасную основу дополняют кровельным материалом. Крепление проводится в зависимости от типа этого материала. Чтобы прикрепить поликарбонат, будут нужны саморезы и термошайбы. Торцевой элемент кровли фиксируют с применением специальной ленты.
• Профнастил и металлочерепицу целесообразно прикреплять на саморезы. Лучшее решение для шифера – гвозди.

Монтаж козырька над крыльцом коттеджа или дачного домика оказывается простым, если иметь под рукой заранее заготовленный план работ и качественный инструментарий. Чтобы не допустить никаких ошибок, рекомендуется четко придерживаться подготовленных схем и чертежей, действовать поэтапно и без лишней спешки.

Подготовка

Чтобы быть полностью готовыми к монтажным работам, важно закупиться всеми необходимыми материалами и подготовить соответствующий инструментарий. Так, чтобы соорудить козырек из металла, понадобятся следующие материалы:

• профилированные трубы, имеющие сечение не меньше 50х50 мм, подойдут и другие круглые трубы, но их диаметр не должен быть менее 50 мм;
• профильная труба 20х20 мм;
• деревянные рейки;
• кровельный материал;
• все необходимое для заготовки бетона – цемент, песок, щебенка;
• краска по металлу.

Кровлю рекомендуется выбирать такую же, как и для дома.

Если вы не владеете сварочным аппаратом, то сделать каркасное основание из металла можно будет с помощью специальных хомутов для металлопрофилей и болтов.

Подготовительные работы

Подготовительный процесс заключается в покупке необходимых материалов и недостающих инструментов. Из материалов понадобится:

• выбранный кровельный настил;
• металлическая профильная труба с размером 50×30 и 40×20 мм;
• крепежный расходник;
• цемент;
• песок.

Из инструмента не обойтись без:

• болгарки;
• шуруповерта;
• перфоратора;
• рулетки;
• маркера;
• сварочного аппарата.

Не стоит забывать о предметах индивидуальной защиты, например, об очках, перчатках и одежде из натуральных волокон.

Инструкция по монтажу

Когда все материалы и чертежи будут готовы, можно приступать к монтажу козырька. Рассмотрим подробно ход проведения работ.

• Сперва надо разметить строительную площадку вокруг входа в дом. Важны внешние углы площади. Тут надо будет выкопать лунки глубиной от 70 до 100 см. На дно лунок следует засыпать щебень или гравий. Слой должен составить 15-20 см. Потом в лунки вставляют опорные детали (столбы). Их выравнивают по вертикали и заливают бетонным раствором марки М200. В установленном положении опоры следует зафиксировать стяжками или подпорками, пока бетон не высохнет.
• Бетон будет высыхать примерно 28 суток. В это время надо заняться изготовлением кронштейнов. Сперва надо сварить уголки из двух отрезков труб под углом в 90 градусов. Длина одной трубы должна быть такой же, как длина навеса, а параметр второй трубы составит примерно 25-30 см. Оба конца надо соединить друг с другом еще одним отрезком трубы. Он будет служить в качестве стропила. В итоге получится прямоугольник. Таких кронштейнов надо сделать несколько.
• Выставленные столбы нужно соединить посредством перемычки. Потом напротив нее на стене следует прочертить уровень, на котором будет расположен каркас. По нанесенной линии необходимо выровнять кронштейны и прикрепить их к стене. Для этого сперва надо будет высверлить дырки в самой стойке кронштейна. Потом его следует приложить к стене, выровнять по вертикали, сделать отметки сквозь монтажные отверстия. Затем кронштейн можно убрать в сторонку и сделать отверстия в соответствии с метками. Теперь кронштейн надо прикрепить к стене так, чтобы все дырки совпадали. Крепление можно сделать посредством анкеров или дюбелей.
• Теперь все выставленные кронштейны нужно связать посредством горизонтальных балок. Их следует приварить над стойкой кронштейна и под ней. Верхняя балка должна быть расположена заподлицо со стропилом. Этот нюанс обязательно надо учесть. Очень важно обеспечить максимально надежное примыкание балок к стене. Для этого можно пользоваться дюбелями или саморезами. Наружные краевые основы кронштейнов следует приварить к перемычке, что находится между опорными деталями.
• Каркас можно считать готовым – все основные узлы на месте. Теперь следует выставить обрешетку. Для этого надо прикрепить доски или бруски к стропилам посредством болтов, предварительно подготовив для этого отверстия. Когда обрешетка будет готова, останется только уложить выбранный кровельный материал и металлический козырек будет готов.

Крепление отделки

Если используется профилированный лист, его крепят к каркасу с помощью специальных саморезов по металлу. Важно, чтобы они оснащались резиновыми прокладками, которые не позволят проникать влаге под головки. Обратите внимание, что если листы укладываются в несколько рядов, тогда нужно учитывать уклон конструкции. Если этого не сделать, вода может затекать под профиль.

Альтернативным вариантом станет поликарбонат. Его крепление осуществляется также подобным образом. Но между собой элементы соединяются встык. Герметизацию швов выполняют с помощью специальных смесей.

Здесь важно правильно расположить поликарбонат, так как одна из его сторон покрыта защитной пленкой, предотвращающей разрушение материала под воздействием ультрафиолета.

Установка козырька

Конструкция может крепиться как к кирпичной стене, так и бетонному основанию. Если изделие имеет небольшие габариты, тогда каркас прикручивается непосредственно к вертикальной поверхности с помощью специальных кронштейнов. Здесь важно только правильно выставить каркас, чтобы он располагался в нужной вам плоскости.

Более сложная технология установки тогда, когда конструкция дополняется вертикальными опорами. Начинается процесс с бетонирования столбиков. Желательно их высоту брать с небольшим запасом, чтобы при необходимости их можно было подрезать. Когда опоры выставлены, к ним и стене прикрепляют сам козырек.

Обратите внимание, что в некоторых случаях изделия могут не фиксироваться непосредственно к каркасам здания. Они только примыкают к ним, а опираются не вертикальные столбики.

Заделка стыков

Когда козырек смонтирован, нужно позаботиться о щелях в местах его примыкания к стенам. Для их герметизации можно применять различные подходы. Самым простым и действенным вариантом станет использование специальных герметиков. В другом случае можно поверх стыка нанести еще металлическую пластину, которая будет направлять поток воды в нужное русло.

Чтобы получить не только практичную, но и красивую конструкцию, козырьки можно украсить различными элементами декора. Одним из самых распространенных вариантов является применение ковки, которая легко впишется в дизайн любого здания.

Кровельный настил

Выбор кровельного настила является важным шагом при проектировании конструкции козырька над входом. Все материалы, которые подходят для этих целей можно разделить на две большие группы:

• полимерные;
• металлические.

Из первой группы чаще всего останавливают свой выбор на сотовом поликарбонате. Это действительно хороший материал, который обладает такими плюсами:

• небольшой вес;
• простота монтажа;
• светопропускающая способность;
• приятный внешний вид;
• простота придания округлой формы;
• разнообразие цветовых решений;
• устойчивость к химическим воздействиям.

  Поликарбонат способен частично пропускать свет, что бывает полезным для козырька. Перед покупкой поликарбоната необходимо удостовериться, что он имеет защитную пленку, которая минимизирует воздействие ультрафиолетовых лучей. Если такой пленки не будет, тогда материал быстро рассохнется и потрескается. Из недостатков поликарбоната критическим может быть его хрупкость. Если в местности, где планируется установка козырька не является редкостью град, тогда лучше выбрать другой вид настила, т. к. при первых же осадках поликарбонат будет полностью поврежден.

  Из металлических кровельных настилов наиболее распространенными являются профнастил и металлическая черепица. Они имеют схожие свойства, но металлочерепица смотрится привлекательнее. Из положительных качеств этих материалов стоит выделить:
• механическая прочность;
• небольшой вес;
• продолжительный срок службы;
• возможность самостоятельной установки;
• возможность придания округлой формы;
• доступная цена;
• широкий выбор цветовых решений.

  По механической прочности металлические настилы превосходят поликарбонат. Их также можно изгибать до определенного радиуса, чтобы получить требуемую форму козырька. Металлочерепица и профнастил более устойчивы к ветровым нагрузкам. Сильный град способен оставить вмятины, но не пробьет металлический лист. Из недостатков материала можно отметить его шумность. Даже маленький дождь будет хорошо барабанить по козырьку.

Как соединить козырек над крыльцом и стену дома

Один из самых сложных моментов — состыковать покрытие козырька над крыльцом так, чтобы по стене не стекала вода. Обычно используют стандартные методы стыковки кровли — при помощи отбойной планки. Этот метод подходит для любого кровельного материала, а также для листового металла и древесины. Надо будет только правильно подобрать цвет. Тут есть два подхода: в тон со стеной или в тон с кровельным покрытием козырька. Варианты равноценные, так что решать/выбирать вам.

Под отбойную планку в стене делают штробу (глубиной 5-7 мм). В углубление вставляют край планки, крепят его, шов заделывают влагостойким герметиком для наружного применения. Другой край планки лежит на кровельном материале. Когда вода сбегает по стене, она перетекает на планку, с нее, минуя место стыка, на кровельный материал и дальше в систему ливнестока или прямо на землю — у кого как сделано.

Если используете металлочерепицу, у продавцов есть специальный пристенный профиль. Его же можно использовать и с другими материалами — важно подобрать цвет. В штатный узел входят резиновые уплотнители, которые подкладывают в паре сантиметров от наружного края. В этом случае при сильном ветре, вода и мусор не попадают под планку.

Если козырек над входной дверью и крыльцом делают из поликарбоната, стекла или листового пластика, описанный выше способ неприемлем — выглядит слишком грубо. В этом случае есть два варианта:

• Между поликарбонатом и стеной проложить уплотнительную ленту из резины или полиуретана. Материал через эту прокладку прижимают к стене, потом фиксируют при помощи саморезов к каркасу. Уплотнители надо искать в точках продажи поликарбоната.
  Как заделать стык поликарбонатного навеса и стены
  Расположить лист как можно плотнее к стене, а стык пройти прозрачным герметиком (не белым, потому что он быстро станет непонятного цвета).

Других хороших вариантов нет. Можно только скомбинировать оба предложенных для надежности.

Соединение козырька со стеной дома

Строительство козырька над крыльцом сопровождается одним сложным этапом – соединением козырька со стеной дома. Как правило, используются стандартные подходы, которые предполагают установку отбойной планки. Достоинство метода заключается в том, что его можно реализовать независимо от того, какой кровельный материал применяется для отделки, достаточно подобрать отбойную планку под соответствующий цвет кровельного материала или стены.

Конструкционно этот элемент состоит из штробы в стене, глубиной 10 мм, а также планки, край которой вставляется в эту штробу, после чего место соединения следует заделать влагостойким герметиком. Другой край планки находится на поверхности кровельного материала. Вода, которая сбегает по стене, попадает на эту планку и перетекает на кровельный материал, после чего, она вместе с основной массой осадков стекает по кровле на землю или попадает в систему ливнестока, если она предусмотрена.

При применении металлочерепицы в комплекте идет специальный профиль, который крепится к стене. Такой профиль допустимо использовать с другими кровельными материалами, достаточно подобрать цвет. Этот профиль комплектуется специальными резиновыми уплотнителями, которые устанавливаются по краям профиля. Эти уплотнители не позволяют попадать под профиль различному мусору, особенно при сильном ветре.

Штатное решение для металлочерепицы. Подойдет и для шифера, профнастила

В случае использования для накрытия козырька поликарбоната, стекла или листового пластика, такой вариант неприемлем, поскольку конструкция выглядит слишком грубовато. Поэтому можно прибегнуть к таким вариантам:

• На стыке, между стеной и поликарбонатом прокладывается уплотнительная лента из полиуретана или из резины. Затем кровельный материал с силой прижимается к этой прокладке и фиксируется с помощью крепежных элементов. Подобные уплотнители можно приобрести в строительных магазинах, которые реализуют кровельные материалы.


  Как заделать стык поликарбонатного навеса и стены

• Кровельный материал прижимается к стене как можно плотнее, после чего, после крепления, стык заделывается прозрачным герметиком.

Варианты неплохие и прекрасно подходят для козырьков самых замысловатых форм. Возможна комбинация этих вариантов, что сделает конструкцию более надежной, а также недоступной для влаги.

Способы крепления козырька

Способ крепления козырька зависит от конструкционных особенностей стены, поскольку в последнее время наметилась тенденция к обустройству многослойных стен, что связано с утеплением домов для реализации эффекта сохранения тепла. Как правило, несущие стены оказываются закрытыми несколькими, декоративными слоями, которые не отличаются особой несущей функцией. В связи с этим, основная нагрузка должна приходиться на несущую конструкцию.

Как крепить козырек над входной дверью к трех или двухслойной стене

Даже в том случае, если в качестве декоративной отделки использовался отделочный кирпич, на его несущие способности рассчитывать не следует несмотря на то, что визуально отделка кажется достаточно прочной. В таком случае не помогут даже дополнительные элементы крепления в виде поддерживающих колонн.

В связи с этим, основное крепление должно приходиться на несущую стену, минуя утепление и декоративную отделку.

Способ первый

Из бруса или толстой доски собираются два четырехугольника, которые объединяются коньковой доской. Угол наклона скатов задается запилами на коньке, фиксируется ригелями — распорным брусом. Так как кровельный материал настилается от конька вниз, планки обрешетки набиваются в противоположном направлении. Под мягкую черепицу требуется сплошной настил. Это может быть влагостойкая фанера или ОСБ.

Также на земле собираются кронштейны — упоры, которые будут передавать нагрузку от козырька на большую площадь стены. Собрать конструкцию лучше на земле (без крепления кровельного материала). Для того чтобы поднять и закрепить навес потребуются помощники или услуги манипулятора.

Способ второй

Второй вариант — сборка отдельных стропильных конструкций. Может быть этот вариант покажется вам проще — по такому принципу собираются все двускатные кровли.

Пример двускатного крыльца со стропильной системой

Тут тоже собирается рама из бруса и нужны кронштейны. Но рама лежит в горизонтальной плоскости, опираясь на кронштейны. Собираются два — три треугольника из стропил, которые опираются на коньковую балку, а она упирается в стойку, которая вторым концом закреплена на раме. Получается мини-модель обычной стропильной системы.

Чтобы улучшить внешний вид, возле стойки ставят укосы. На фото сверху они изогнутые, но это далеко не обязательно. Можно сделать просто из бруса, запилив его под нужным углом. Собирать систему тоже лучше на земле — ровно соединить на высоте не получится.

Создание навеса из профильной трубы

Конструкция навеса особой сложностью не отличается. Если чертеж навеса и необходимые для его сборки материалы уже есть, то можно приступить непосредственно к обустройству конструкции.

Изготовление навеса из профильной трубы осуществляется по следующему алгоритму:

1. Сначала размечается и подготавливается участок под навес. Нужно подобрать место для фундаментных ям и выкопать их, а потом засыпать дно всех ям щебнем. В ямах устанавливаются закладные элементы, после чего фундамент заливается цементным раствором.
2. К нижним частям стоек навеса привариваются стальные детали квадратной формы, размер которых совпадает с габаритами закладных деталей, как и диаметр отверстий под болты. Когда раствор застынет, столбы для навеса из профильной трубы прикручиваются к закладным деталям.
3. Следующий шаг – сборка каркаса. Профильная труба на этом этапе размечается и разрезается на необходимые куски, и только после этого может осуществляться изготовление ферм из профильной трубы для навеса. Сначала при помощи болтов крепятся боковые фермы, потом фронтальные перемычки, а последними при необходимости обустраиваются раскосные решетки. Собранный каркас устанавливается на стойки и фиксируется выбранным способом.

Перед монтажом кровли навес нужно покрасить или покрыть антикоррозионным составом, чтобы предотвратить возможное разрушение материала – во время сборки базовое покрытие повреждается, и металлические детали в результате теряют сопротивляемость коррозии. Кроме того, нужно понимать, что внешняя обработка не защищает конструкцию от разрушения изнутри, поэтому края труб необходимо закрыть заглушками.

Конструкция и составление сметы

При составлении чертежа нужно иметь в виду оптимальный угол ската крыши, принятый нормативами. 25˚- 30˚ –лучший скос для северных регионов с большой толщиной выпавшего снега. Кровля изготавливается из профильного листового металла.

15˚- 20˚. Такой уклон у односкатного навеса надежнее устанавливать для областей с сильными постоянными ветрами. Наибольшее расстояние для пролета из труб – 20 метров. Крыша делается из профнастила, поликарбоната или металл черепицы.

До 15˚. С данным уклоном кровли устанавливаются небольшие навесы или козырьки. Покрытием может быть поликарбонат или волновой листовой материал.

Незатейливым вариантом, понятным при самостоятельном изготовлении, является односкатный навес из профильной трубы, показанным схематично ниже.

Произведем расчет квадратных труб, который нужен для изготовления опор и ферм.  Достоинство такого каркаса – простота применения и маленькая масса конструкции для навеса из профильных труб. Наверху устанавливается четыре фермы с наибольшей высотой три метра и собраны они из облегченных профильных труб размером 25 мм.

Площадь крыши навеса составляет 30,25 м2 (5,50×5,50 м). При вычислении комплектующих элементов выявилось, что масса всей конструкции из профильных труб не превысит 350 кг, что для шести опорных стоек из профиля с размером 50 мм составит около 20% наибольшей статистической нагрузки.

Учитывая, что снеговой покров дает усиление на опоры и фермы до 800 кг, запас прочности при этом составляет 1,4 единицы. Более вероятной проблемой при расчетах профиля является боковой ветер, который может опрокинуть постройку.

При условии жесткой фиксации опорных труб в бетонированном фундаменте, получается, что нагрузка от ветра со скоростью 15 м/сек на наклонную кровлю около 30 градусов составит 24 кг/м2. А это означает, что общее усиление на профильные трубы не превысит 150 кг. Такой показатель вполне приемлемый для данного строения.

Типы навесных строений

Навесы из профтрубы классифицируют по типу опорной и стропильной систем.

Тип опорной системы зависит от места расположения навеса относительно других строений. Разделяют пристроенные, консольные и отдельностоящие конструкции.

Тип навеса	Сфера применения	Особенности конструкции
пристроенный	террасы, веранды, открытые помещения кафе, пристроенные автостоянки, козырьки над входными группами	пристраивается к одной или нескольким стенам существующего здания, имеют дополнительные опоры
консольный	козырьки небольшого размера над входными группами, окнами, балконами	не имеет опор, крепится непосредственно к стене строения, дополнительную фиксацию обеспечивает система подвесов, также закреплённая на стене
отдельно стоящий	надворные постройки, навесы над игровыми, спортивными площадками или отдельными снарядами, частные и общественные автостоянки, летние кафе, остановочные павильоны и так далее	опирается на одну опору (навес-зонтик) или опорную систему из нескольких стоек

Так как крыша – основная часть навесной конструкции, сложность возведения навеса зависит именно от формы кровли.

Подготовка к постройке конструкции

До того, как приступить к проведению работ по установке, следует:

• произвести расчет предполагаемых нагрузок – в случае необходимости;
• составить подробные чертежи каркаса навеса из профильной трубы – размеры на них также нужно указать;
• подготовить набор инструментов;
• выбрать и приобрести стройматериалы.

Самостоятельно из профильных изделий можно возвести несколько вариантов навесов, а именно:

• арочный;
• односкатный;
• двускатный.

Внешний вид и форма будущей конструкции во многом зависят от личных предпочтений владельца дачи или дома и размера незанятого пространства на земельном участке. Наиболее быстровозводимым и самым компактным относительно занимаемой площади считается навес из профтрубы односкатный.

Составление проекта навеса

Для того, чтобы правильно составить проект конструкции, необходимо учесть ряд важных факторов, без которых провести правильный расчет практически невозможно. К этим факторам можно отнести:

1. Назначение и место предполагаемого монтажа конструкции.
2. Габариты площади, которую навес будет закрывать.
3. Сила ветра, которая чаще всего бывает в месте постройки каркаса.
4. Максимальная снеговая нагрузка.
5. Размеры и технические параметры материала, которым будет накрыт каркас навеса.
6. Соответствие постройки общему архитектурному замыслу местности.

Эти показатели будут основой для составления чертежа и проведения расчетов.

Процесс возведения своими руками и основные советы

Выпускается несколько разновидностей профильных труб: неокрашенные, с оцинкованным покрытием против коррозии, со специальным напылением. Экономия может дойти до 30 процентов, если взять чистое изделие, а затем окрасить его самостоятельно.

В данной статье представлены фото и видео уроки, а так же чертежи каркаса навесов. Если вы все изучите, то без труда сможете соорудить данную конструкцию своими руками в кратчайшие сроки.

Приобретаем качественный профиль

Итак, прежде, чем составить проект будущих ферм, сначала нужно определиться с такими важными пунктами:

• контуры, размер и форма будущей крыши;
• материал изготовления верхнего и нижнего пояса фермы, а также ее решетки;
• угол наклона и планируемая нагрузка.

Запомните одну простую вещь вещь: у каркаса из профильной трубы есть так называемые точки равновесия, которые важно определить для устойчивости всей фермы. И очень важно подобрать под эту нагрузку качественный материал:

Строят фермы из профильной трубы таких видов сечений: прямоугольного или квадратного. Таковые выпускаются разного размера сечения и диаметра, с разной толщиной стенок:

• Мы рекомендуем те, которые специально продаются для малогабаритных построек: такие идут до 4,5 метров длиной и имеют сечение 40х20х2 мм.
• Если вы будете изготавливать фермы длиннее 5 метров, тогда выбирайте профиль с параметрами 40х40х2 мм.
• Для полномасштабного строительства крыши жилого дома вам понадобятся профильные трубы с такими параметрами: 40х60х3 мм.

Устойчивость всей конструкции прямо пропорциональна толщине профиля, поэтому для изготовления ферм не используйте трубы, для которые предназначены только для сварок стоек и каркасов – здесь другие характеристики. Также обратите внимание, каким именно методом было изготовлено изделие: электросварным, горячедеформированным или холодным деформированнием.

Если же вы беретесь изготавливать такие фермы самостоятельно, тогда берите заготовки квадратного сечения – с ними работать проще всего. Приобретите квадратный профиль 3-5 мм толщиной, который будет достаточно прочным и по своим характеристикам близок к металлическим брусьям. Но если ферму вы будете изготавливать всего-то для козырька, тогда можете отдать предпочтение более бюджетному варианту.

Из чего состоит каркас

Перед началом расчета навеса необходимо четко понимать, из каких элементов он состоит. А их всего несколько.

Стойки, как уже понятно из названия, являются теми элементами, на которых лежит весь навес. Как правило, это профилированная труба высотой 2,2-2,8 метра. Высота ее зависит от способа крепления. Если она крепится анкерами к закладной, забетонированной в земле, то высота ее берется 2,2 метра. В случаях если стойка забетонирована или закопана, то высота берется 2,8 метра.

Для укрепления навеса служат арки и фермы. Последних чаще всего устанавливают две. А вот точное количество арок подскажет только проведенный расчет навеса. Данное значение зависит от габаритов сооружения.

Ферма – элемент конструкции, соединяющий опорные столбы и лаги.

Листы поликарбоната крепятся к элементам конструкции, которые называются направляющими. Для этого используются термошайбы. Их расположение и частота шага зависят от расстояния между несущими опорами и вида поликарбоната (его толщины).

Выбор профильных труб для изготовления ферм

Подбирая трубы для обустройства крупногабаритного навеса из профильной трубы, необходимо изучить следующие стандарты:

• СНиП 01.07-85, в котором описана зависимость между степенью нагрузок и весом составляющих элементов конструкции;
• СНиП П-23-81, описывающий методику работы со стальными деталями.

Эти стандарты и конкретные требования к конструкции позволяют точно рассчитать ее параметры, в частности, угол склона кровли, вид профильных труб и ферм. Читайте также: «Как сделать навес из профильной трубы правильно — инструкция».

Можно рассмотреть обустройство конструкции на примере пристенного навеса размерами 4,7х9 м, опирающийся на наружные стойки спереди, а сзади прикрепленный к зданию. Подбирая угол наклона, лучше всего остановиться на 8-градусном показателе. Изучив стандарты, можно узнать уровень снеговой нагрузки в регионе. В данном примере односкатная крыша из профильной трубы будет подвергаться нагрузке, составляющей 84 кг/м2.

Одна 2,2-метровая стойка из профильной трубы имеет вес около 150 кг, а степень нагрузки на нее получается около 1,1 тонны. Учитывая степень нагрузки, придется подбирать прочные трубы – стандартная круглая профильная труба с 3-мм стенками и диаметром 43 мм здесь не подойдет. Минимальные размеры круглой трубы должны составлять 50 мм (диаметр) и 4 мм (толщина стенки). Если в качестве материала используется труба диаметром 45 мм и толщиной стенки 4 мм. Используя такой материал, может быть сделана и калитка из профильной трубы своими руками, которая будет достаточно надежной и долговечной.

Выбирая фермы, стоит остановиться на конструкции из двух параллельных контуров с раскосной решеткой. Для фермы высотой 40 см можно использовать профильную трубу квадратного сечения с диаметром 35 мм и толщиной стенки 4 мм (прочитайте также: «Как сделать фермы из профильной трубы – виды и способы монтажа»). На изготовление раскосных решеток хорошо пойдут трубы диаметром 25 мм и толщиной стенки 3 мм.

Заключение

Собрать навес из профтрубы своими руками не так уж сложно. Для успешной работы необходимо грамотно спроектировать будущую конструкцию и ответственно подойти к каждому этапу реализации проекта – и тогда в результате получится надежная конструкция, способная простоять долгие годы.

Зашивка козырька профнастилом

На односкатный и двускатный козырек профлист укладывают по тому же принципу, что и на кровлю: волнами параллельно скату, с креплением через волну в каждую рейку обрешетки. А вот у арочных крыш есть свои особенности.

Профнастил со сколько-нибудь существенной высотой волны крайне сложно согнуть вдоль вручную. Это можно сделать с металлопрофилем С8 или С10, но даже с С20 такой фокус провернуть не удастся. Поэтому для арочных кровель либо берут специальный гнутый профнастил, либо укладывают листы, сгибая их вдоль волны. Первый вариант подходит для больших строений, особенно коммерческих и промышленных объектов — все-таки, вид у материала специфический. Второй вариант выбирают для небольших конструкций невысокого уровня ответственности. Следовательно, именно его мы рекомендуем для козырьков.

При таком монтаже листы профнастила укладывают без свеса по сторонам с нахлестом в одну волну. В месте стыка листы по возможности склеивают герметиком. Длина листа должна быть точно равна длине карниза, чтобы не было поперечных стыков. Крепят листы в каждую рейку обрешетки, которая попадает на низ волны, как минимум в трех местах: у стены, у переднего свеса, посередине.

Виды крепления элементов между собой

Очень часто навесы собираются при помощи сквозных болтов или саморезов. Этот способ хорош тем, что в процессе вам не потребуется сварка – не все владеют приемами сварочных работ. Понадобятся только сами метиз и дрель со сверлом по металлу. Диаметр выбираемых болтов/саморезов напрямую зависит от сечения профтрубы – на этот счет вас сориентирует продавец в магазине стройматериалов.

Собираем навесы из профильной трубы своими руками: фото крепления сквозными болтами

Сварка не менее популярна для сборки навесов из профтрубы, чем болты или саморезы. Для работы требуется сварочный аппарат, электрический или газовый. Последний предполагает использование некоторого количества расходников. Сварка обеспечивает очень прочное крепление, не нарушающее целостности тела элементов. К примеру, те же болты предполагают сверление отверстий, что ослабляет всю конструкцию.

Обратите внимание: недостаток такого монтажа – сложность процесса. Не все владеют приемами сварки на уровне, достаточном для сборки сооружений, испытывающих большие нагрузки. Поэтому, если вы не уверены в себе или не имеете возможности нанять специалиста, лучше отдайте предпочтение болтам/саморезам.

Как сделать навесы из профильной трубы своими руками: на фото сварных швов

Небольшие навесы из профиля сечением до 25 мм собираются с помощью специальных хомутов, или, по-другому, краб-системы. Они бывают Т-образными – для соединения трех концов и Х-образными, для соединения четырех концов. Стягиваются хомуты болтами (6х20 или 6х35) с гайками – метизы обычно в комплекте не идут и приобретаться должны отдельно. Недостаток краб-системы – элементы соединяются только под углом 90 градусов. Сварка здесь не уместна, так как профтруба указанного сечения имеет маленькую толщину стенок.

Чем можно скрепить навес из профильной трубы своими руками: краб-системы

К сведению: антикоррозийную обработку профтруба имеет только снаружи, внутри металлическая поверхность остается подверженной ржавлению. Поэтому все срезы конструктивных элементов навесы обязательно должны быть закрыты заглушками.

Консольно-опорные навесы над дверью

Данные виды козырьков устраиваются над всей площадкой с захватом ступенек. Расчет глубины навеса над площадкой рассчитывается аналогично предыдущему варианту. К нему добавляется часть, находящаяся над ступенями. Она напрямую зависит от их количества. Для каждой ступеньки добавляется порядка 0,25-0,32 м.

Ширина зависит от ширины лестницы, по обе стороны от которой добавляется по 0,3 метра. Если стандартная ширина ступеней перед дверью 0,8-1,2 метра, то получаем ширину навеса 1,1-1,5 метра.

Рассмотрим вариант с лестницей из трех ступеней и площадки стандартных размеров. Глубина будет составлять порядка 1,65-2,31 метра (0,9 + 3 х 0,25 или 1,35 + 3 х 0,32). Ширина при тех же условиях — 1,4-1,8 метра. Рассчитывается она так: 0,8 + 0,3 + 0,3 или 1,2 + 0,3 + 0,3. Два варианта расчетов рассматривают минимальное и максимальное значение стандартных параметров.

Рассчитываем внутреннее напряжение ферм

Самое важное и ответственное задание – это правильно произвести расчет фермы из профильной трубы и подобрать нужный формат внутренней решетки. Для этого нам понадобится калькулятор или подобное ему другое программное обеспечение, а также некоторые табличные данные СНиПов, которые за это:

• СНиП 2.01.07-85 (воздействия, нагрузки).
• СНиП п-23-81 (данные по стальным конструкциям).

Форма крыши и угол наклона

Ферма нужна для какой конкретно кровли? Односкатной, двускатной, купольной, арочная или шатровой? Самый простой вариант, конечно же, это изготовление стандартного односкатного навеса. Но и достаточно сложные фермы вы также способны рассчитать и изготовить самостоятельно:

Стандартная ферма состоит из таких важных элементов, как верхний и нижний пояс, стойки, раскосы и вспомогательные подкосы, которые еще называют шпренгелями. Внутри ферм располагается система решеток, для соединения труб используется сварные швы, клепки, специальные парные материалы и косынки.

И, если вы собираетесь изготовить сложную по форме крышу, то такие фермы станут для нее идеальным вариантом. Их очень удобно изготавливать по шаблону прямо на земле, и только потом поднимать наверх.

Чаще всего при строительстве небольшого дачного домика, гаража или бытовки применяются так называемые фермы полонсо – особая конструкция треугольных ферм, соединенных затяжками, и нижний пояс здесь выходит приподнятым.

По сути, в этом случае, чтобы повысить высоту конструкции, нижний пояс делают ломаным, и он тогда составляет 0,23 от длины полета. Для внутреннего пространства помещения очень удобно.

Итак, всего есть три основных варианта изготовления фермы в зависимости от наклона крыши:

• от 6 до 15°;
• от 15 до 20°;
• от 22 до 35°.

В чем разница спросите вы? Например, если угол конструкции будет небольшой, всего до 15°, тогда фермы рационально делать трапециевидной формы. И при этом вполне можно уменьшить вес самой конструкции, беря в высоту от 1/7 до 1/9 от от общей длины полета.

Т.е. руководствуйтесь таким правилом: чем меньше вес, тем больше должна быть высота фермы. А вот если мы вас будет иметь уже сложную геометрическую форму, тогда нужно выбрать другой тип фермы и решеток.

Подбирайте шаг обрешетки под марку профлиста

Для арочного навеса важно крепить лист в каждый профиль обрешетки. Поэтому старайтесь, чтобы шаг обрешетки был кратен расстоянию между волнами. Это значит, что если между волнами 125 мм, шаг нужно брать равным 250 мм или 375 мм.

Профнастил крепят кровельными саморезами. У них есть прокладка, которая при плотном прижатии прилипает к поверхности металла и герметизирует соединение. Если саморезом не получается пробить металлическую обрешетку, места крепления засверливают тонким сверлом. Но это на крайний случай, поскольку такое крепление уменьшает срок службы козырька.

Как согнуть трубы

Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.

Надрезка

Проводится загиб следующим образом:

1. Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
2. Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
3. В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.

Набивание песком

Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:

1. Сначала нужно заварить или забить пробкой один конец трубы.
2. Теперь можно засыпать песок в полость, забить пробку с другого конца.
3. Подогреть резаком, гнуть по нужному радиусу.

Что в итоге

Козырек из профлиста над крыльцом — стандартная и очень популярная конструкция. Его ставят, чтобы защитить вход в дом от дождя и снега, а также визуально выделить входную группу на фоне стены дома.

Козырьки бывают односкатными, двускатными, арочными и шатровыми. У всех конструкций есть свои преимущества, но чаще всего используют двускатные и арочные варианты. Кроме того, каркас козырька можно сделать из металла или дерева. Металлический надежнее и изящнее, деревянный экологичен и делается без сварки.

Сделать козырек из профнастила своими руками несложно, хотя желательно посчитать снеговую нагрузку, поскольку она может быть очень существенной. В остальном все просто: нарезать детали по чертежу, сделать каркас, закрепить его на стену и уложить на крышу профнастил.

Как ремонтировать?

Даже самый крепкий и надежный козырек может потребовать проведения определенных ремонтных работ. Именно поэтому, подбирая материалы и тип конструкции навеса, важно предусматривать его ремонтопригодность.

Рассмотрим, как следует правильно ремонтировать разные типы козырьков над крыльцом.

• Если навес выставлен на деревянных опорах, необходимо следить за состоянием натурального материала. Его потребуется обрабатывать антисептиками и другими защитными составами. Если конструкция начинает слегка коситься или деформироваться, следует как можно быстрее подправить ее, укрепить и выровнять все основные узлы.
• Конструкции, сделанные с применением металлических листов и металлопрофиля, очень важно обрабатывать специальными антикоррозийными составами. Если заметны первые рыжие пятнышки, целесообразно сразу загрунтовать и покрасить основание. Если же в конструкции козырька присутствует нержавеющая сталь высокого качества, то подобных проблем возникать не должно.
• Целесообразно всегда следить за состоянием всех креплений и соединений козырька с остальными основаниями. Если в этом есть необходимость, их следует подтягивать и дополнительно укреплять. От этого будет зависеть надежность и безопасность сооружения.
• Если козырек оказался в очень плохом состоянии, представляющем опасность для пользователей, его лучше демонтировать и заменить новой конструкцией.

Рекомендуется всегда следить за качеством козырька, установленного над крыльцом. Как только будут заметны первые недочеты или поломки, их следует сразу же устранять, чтобы не подвергать опасности людей, проходящих под навесом.

Чтобы сооружение получилось более практичным и износостойким, для его сборки рекомендуется использовать только самые лучшие и качественные материалы.

Основные ошибки, допускаемые при изготовлении навеса

Если вы никогда не сталкивались с изготовлением козырька над крыльцом, не лишним будет прислушаться к советам специалистов.

К самым распространенным ошибкам, допускаемым при сборке таких конструкций, являются:

• недостаточная ширина и длина конструкции: небольшой козырек не будет выполнять своей основной функции – защиту входной двери от ветра, дождя, снега
• невысокая прочность: навес должен выдерживать не только собственный вес, но и массу снега; иначе возможно провисание, а затем и обрушение конструкции
• отсутствие антикоррозийной и противогнилостной обработки: каким бы декоративным не было подобное сооружение, прослужит оно недолго; в дальнейшем в целях профилактики защитную обработку стоит проводить раз в год
• малое количество крепежей: на крепежных изделиях даже при строительстве небольших сооружений во избежание их обрушения лучше не экономить

Видео

В предоставленном видео, вы сможете наглядно узнать о тонкостях изготовления козырька над крыльцом:
